Полный протокол OBD2 Breakout Box GODIAG GT105 Plus Универсальный чип-тунинг-джампер

Описание продукта

GODIAG GT105 подходит для работы на открытом воздухе, получая питание от автомобильного аккумулятора и преобразуя его в источник питания постоянного тока 12 В для зарядки 12 В, питания для программирования или независимого источника питания для диагностического оборудования.

Универсальная перемычка полного протокола OBD2 используется для подключения ЭБУ для программирования ЭБУ через способ OBD2, такой как MMPS, FGTECH, KESSV2, BYSHUT, DISPROG и т. д.

GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Универсальный перемычка OBD2 с полным протоколом

Основные моменты:

1. Безопасный и простой в эксплуатации для ИММО: чтобы избежать разборки ЭБУ FORD, Mitsubishi, Volkswagen из-за короткого замыкания.

2. Помощь в обнаружении связи: когда вы используете устройство для тестирования на автомобиле и оно указывает на отсутствие связи, вы можете использовать помощник GT105 OBD для подключения к автомобилю и определить, есть ли связь между автомобилем и помощником GT105 OBD. Если проблем со связью между автомобилем и GT105 нет, возможно, ваше устройство неисправно или не поддерживается.

3. Универсальная перемычка полного протокола OBD2 используется для подключения ЭБУ для программирования ЭБУ через способ OBD2, такой как MMPS, FGTECH, KESSV2, BYSHUT, DISPROG и т. д.

4. Идеально заменяет кабель XHORSE All Keys Lost для Ford 2016-Smart Key AKL с активной сигнализацией.

Описание:

GODIAG ECU IMMO Prog AD GT105 — это специальный адаптер для подключения, разработанный для специалистов по техническому обслуживанию автомобилей, специалистов по согласованию IMMO, инженеров по программированию ECU и т. д. Он используется для короткого замыкания OBD2 в автомобиле для согласования активации IMMO, подключения диагностики и программирования ECU, а также для получения энергии от аккумулятора автомобиля для обслуживания автомобиля на открытом воздухе. GT105 оснащен индикаторами передачи сигналов PWM + (PIN2), CANH (PIN6), CANL (PIN14), K-line (PIN7). При передаче данных соответствующий индикатор протокола будет мигать, поэтому можно оценить состояние связи, а также определить, может ли диагностическое программирующее устройство обмениваться данными. GT105 подходит для работы на открытом воздухе, получая питание от автомобильного аккумулятора и преобразуя его в источник питания постоянного тока 12 В для зарядки 12 В, питания для программирования или независимого источника питания для диагностического оборудования.

Функции:

- Полнопротокольная линия подключения ЭБУ для регулировки мощности программирования ЭБУ.

-OBD2 независимый PIN 4 корпуса GND, PIN5 сигнал GND для специального программирования некоторых модулей.

-PIN4 и PIN5 можно переключать между режимами короткого замыкания и отсутствия короткого замыкания.

-Стандартный OBD2, независимый PIN4, PIN5.

-Гнездовое сиденье из чистой меди поддерживает повторную установку и извлечение и имеет длительный срок службы.

-Зажим для аккумулятора обработан экологически чистым солевым туманом, толщиной 0,5 мм.

-Кабель автомобильного аккумулятора постоянного тока использует двухжильный кабель с оболочкой сечением 0,75 мм², который поддерживает интерфейс DC5,5*2,5/DC5,5*2,1.

-Разъем постоянного тока оснащен самовосстанавливающимся предохранителем на 7 А.

-Интерфейс питания постоянного тока, специальный лабораторный разъем питания.

-Универсальная перемычка OBD2 хорошего качества.

Функции продукта:

1. Универсальная перемычка OBD2 подключена к ЭБУ, и модуль ЭБУ диагностируется с помощью программного диагностического оборудования. (С MPPS, FGTech, Kess V2 и т. д. для чтения и записи данных ECU, клонирования ECU, настройки ECU)

2. GT105 обеспечивает бесперебойное питание во время замены автомобильного аккумулятора, чтобы защитить данные ЭБУ автомобиля от потери из-за сбоя питания. Аудиосистема не блокируется, данные IMMO не теряются, пульт дистанционного управления не требует сброса, стеклоподъемник не требует сброса и переналадка дроссельной заслонки не требуется. Индикатор неисправности не загорается. Коды неисправностей не отображаются. GT105 обеспечивает внутреннюю страховку для пользователей.

3. GT105 может получать питание 12 В от автомобильного аккумулятора. (Для оборудования для программирования, такого как Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, считывания ЭБУ BMW, BENZ, IMMO на открытом воздухе или обеспечения источника питания 12 В для чтения данных ЭБУ другого автомобиля. Обеспечьте питание для станков для изготовления ключей с питанием 12 В для выполнения ремонта неисправных автомобилей на месте.)

4. После 2016 года все смарт-ключи Ford утеряны, GT105 взаимодействует с оборудованием VVDI (OBDSTAR AUTEL) и другим соответствующим оборудованием IMMO для программирования ключей.

5. GT105-Все ключи от автомобиля потеряли соответствие — выведите счетчик из спящего режима или включите ЭБУ IMMO. (Поддержка VAG IMMO 4-го и 5-го поколения, синхронизация ECU Toyota, вспомогательное сопоставление ключей Mitsubishi при потере всех ключей или настройка ключей дистанционного управления при потере всех ключей, старый автомобиль Porsche Cayenne для обучения ключей IMMO.)

6. Индикатор VPW CANH CANL K-Line может судить о состоянии связи между автомобилем и диагностическим программным устройством. (Если подключенное устройство может определить, может ли устройство отправлять данные, просто определите, нормально ли диагностическое программирование.)

7. Универсальная перемычка - поддержка постоянного тока и защитная защита банановой головки, суперпрограммирование, специальный порт подключения источника питания.

8. Универсальная перемычка, независимая от GND4 и GND5, отвечает потребностям специального программирования ЭБУ. (Примечание: переключатель GND4-5 обычно нажимается, чтобы он загорелся. Когда некоторые ЭБУ необходимо независимо подключить к GND4 и GND5, отпустите переключатель.)

9. Универсальная перемычка с аналоговым выключателем зажигания, оснащенная 1 большим и 2 маленькими соединительными кабелями зажигания. (После нажатия выключателя зажигания ING линия «ING12V» будет иметь напряжение 12 В. Это аналоговый замок зажигания. Потому что, когда некоторые устройства считывают некоторые ЭБУ, устройство предложит включить или выключить замок зажигания.)

10. С зажимом GND 4# для загрузки. Сотрудничайте с MPPS, FGTECH, KESSV2 и т. д. [Двойная линия K, двойная линия CAN] 3 больших и 2 маленьких вилки питания, 4 больших GND и 4 маленьких GND предназначены для удовлетворения потребностей в подключении для программирования.

Функции дисплея:

A. Подключите модуль ЭБУ, специальный источник питания для чтения и записи данных ЭБУ, клонирования ЭБУ, программирования и регулировки.

Схема подключения специального разъема питания для программирования.

Схема подключения ЭБУ MPPS

Схема подключения ЭБУ KESS V2

B. GT105 обеспечивает бесперебойное питание во время замены автомобильного аккумулятора для защиты данных ЭБУ автомобиля.

C. Универсальная перемычка OBD2

D. После 2016 года, когда все смарт-ключи Ford утеряны, GT105 взаимодействует с оборудованием VVDI (OBDSTAR, AUTEL) и другим соответствующим оборудованием IMMO для программирования ключей.

Все ключи от машины потеряли соответствие — выведите из режима сна счетчик или активируйте ЭБУ IMMO. (Поддержка VAG 4-го и 5-го поколения IMMO, синхронизации Toyota ECU, вспомогательного соответствия ключей Mitsubishi или настройки всех потерянных ключей дистанционного управления, старого автомобиля Porsche Cayenne для обучения ключей IMMO.)

Индикатор E.VPW CANH CANL K-Line может судить о состоянии связи между автомобилем и диагностическим программным устройством. (Если подключенное устройство может определить, может ли устройство отправлять данные, просто определите, нормально ли диагностическое программирование.)

F. IMMO AD Ford потерял смарт-ключи, оборудование VVDI (OBDSTAR, AUTEL) и другое соответствующее оборудование IMMO. Для согласования всех потерь вам необходимо отсоединить автомобильный аккумулятор, подключить отрицательный полюс аккумулятора через OBD5 и соединить 16-контактный разъем с положительным полюсом аккумулятора 12 В.

Пример: используйте Xhorse Key Tool Plus Pad для сопоставления новой модели Ford после 2017 года. Если все ключи утеряны, автомобиль находится в состоянии тревоги, и планшет нельзя использовать для сопоставления. Если вы хотите сопоставить ключи, вы должны освободить состояние IMMO.

Если автомобиль перешел в состояние IMMO. Отсоедините положительный полюс аккумулятора в соответствии с инструкциями устройства, а затем подключите аккумулятор автомобиля с помощью кабеля адаптера питания GT105, как показано на рисунке.

(В процессе сопоставления ключей внешний источник питания 12 В всегда поддерживается, отключать его не нужно)

Следуйте инструкциям на панели Xhorse Key Tool Plus Pad, чтобы подобрать клавиши.

G. Все потерянные ключи от машины совпадают — включите счетчик или активируйте ЭБУ IMMO.

Умный карточный ключ Porsche и VW 4-го поколения 5-го поколения (список моделей: новый A6L Touareg A4 Q5 A7) загорается на приборе, для сбора данных подключается инструмент сопоставления ключей. Некоторые приборы автомобиля не загораются, но сбор данных тоже можно производить, например: A6L Q7.

H.Toyota заменяет ЭБУ двигателя, ЭБУ IMMO необходимо синхронизировать, или какое-то оборудование для сопоставления ключей может сопоставить все утерянные ключи автомобилей Toyota.

I. Ключ Mitsubishi потерял все совпадения или все настройки дистанционного ключа потеряны.

J. Изучение ключей IMMO для старого Porsche Cayenne

K. Сбор электроэнергии при работе на открытом воздухе

Если слесарь или инженер ECU не может получить питание 12 В при работе на открытом воздухе, он может использовать кабель адаптера питания GT105 для получения питания 12 В от автомобильного аккумулятора.

Обеспечивает питание брелока с питанием 12 В.

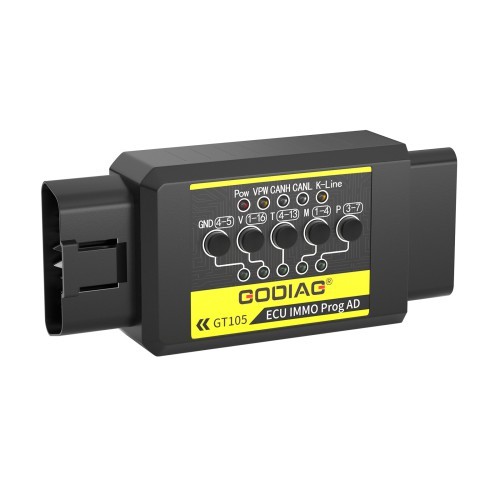

Значение светового индикатора:

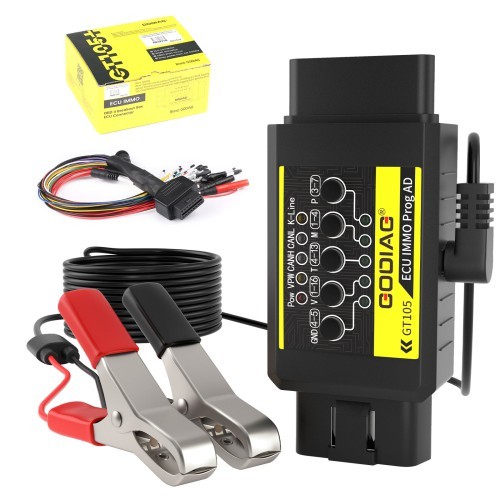

Пакет включает в себя:

1 шт. х хост GT105

1 шт. х шнур питания с зажимом для аккумулятора

1 шт. х перемычка OBD2 с полным протоколом

3 шт. х электрическое сопротивление
