для BMW GODIAG GT100+ GT100 Pro ECU Connector OBDII Break Out Box FEM/BDC CAS4/CAS4+ Испытательная платформа для VVDI2/IM608/K518ISE

Godiag GT100+ GT100 Pro OBDII Breakout Box ЭКУ с электроническим соединителем

• Гарантия 1 год.

• Используется с KESS V2 и Ktag

• Подключение ECU + детектор протокола OBDII + электронный дисплей тока

• Кабель может быть продлен, с опциональным выделенный адаптер

• Совместим с инструментами от LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI...

• Преобразование диагностического интерфейса OBD1 в стандартный диагностический интерфейс OBD2

• Используется для испытательной платформы адаптера BMW-CAS4 для обнаружения того, работает ли программирование клавиши CAS4 идеально или нет

GT100+ Pro против GT100

1. GT100+ добавляет электронный дисплей тока.

2. GT100+ добавляет протокол CANBUS

3. Перезагрузка прибора/имобилизатора при потере всех ключей

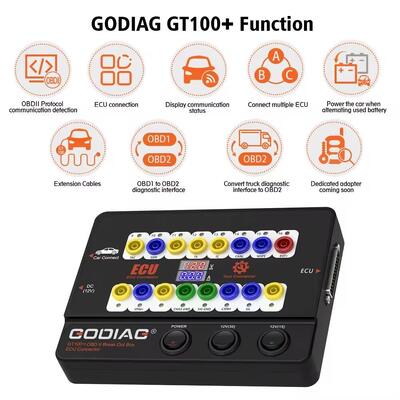

GODIAG GT100+ - это новейшая тестовая платформа для обнаружения связи протокола OBDII и обслуживания/диагностики/программирования/кодирования ЭКУ.прибор и противоугонная система вынуждены активироваться в результате короткого замыкания;.

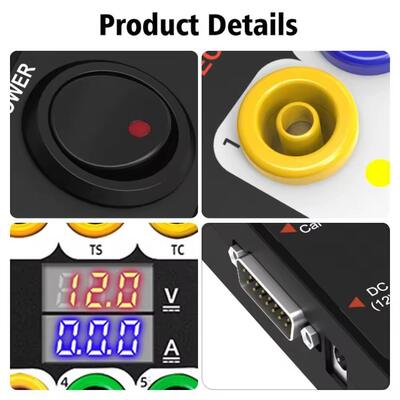

GT100+ имеет дисплей напряжения и тока.

Он может преобразовывать интерфейс OBD2 автомобиля в 16-прикольный для обнаружения сигнала и преобразования уровня электричества.Он может быть подключен к любому диагностическому инструменту, чтобы сказать, хорош ли автомобиль или нет.Он также может питать автомобиль, когда вы меняете батарею, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, ключ дистанционного управления не работает, и светильник отключается.



GODIAG GT100+ Руководство по эксплуатации

- Подключая транспортное средство и диагностический инструмент через OBDII, светодиод Godiag GT100+ покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.
- отслеживать напряжение интерфейса OBDII транспортного средства и отображать его в режиме реального времени.Пожалуйста, остановите диагностику и программирование, чтобы избежать невозможности запуска транспортного средства/потери данных/заключения модуля..


Значение показателя:

1) Используется для проверки того, может ли диагностический/программирующий/кодирующий инструмент отправлять сигналы связи.


2Подключение ЭКУ: подключение одного модуля

GODIAG GT100+, подключенный к единому модулю ЭКУ, удобен для пользователя для проведения диагностики и программирования с помощью одного модуля.

3.) GT100+ программный ключ для VW, для Porsche, для Mitsubishi и т.д. с всеми потерянными ключами - активировать прибор или модуль иммобилизатора.

A. Для программирования для VW 4-го поколения / 5-го поколения потеряли все ключи (например: новый A6L Touareg A4 Q5 A7), пожалуйста, используйте GT100 + к соединителю банана короткого замыкания PIN 16----PIN 1 осветить приборную панель,Для сбора данных некоторые приборные панели автомобилей не будут освещаться, но данные также могут быть собраны, например: A6L Q7.
B. Для замены двигателя ECU для Toyota или использовать какой-либо программист ключ, чтобы программировать для Toyota, когда все ключи потеряны, он должен короткое замыкание PIN13-PIN4
В. Для программирования ключа Mitsubishi при потере всех ключей или для настройки OBDII при потере всех дистанционных ключей, пожалуйста, короткое замыкание PIN1-PIN4.
D. Чтобы запрограммировать ключ Porsche Cayenne со всеми потерянными ключами или со всеми потерянными дистанционными ключами, пожалуйста, короткое замыкание PIN3-PIN7.

4Функция отображения напряжения и тока

На скамейке подключите модуль ECU с помощью бананового разъема или специального интерфейса ECU db25, и Godiag GT100+ отобразит значение напряжения / тока.
Пользователь может интуитивно видеть текущее состояние ЭКУ.тогда вы можете сразу проверить, если проводка неправильно, если проводка правильная, он может судить, что ЭКУ может быть сломан, поэтому нет необходимости проводить диагностическую связь и может непосредственно отремонтировать ЭКУ.

Если он показывает слишком большой ток, то вы также можете определить, если кабель неправильно подключен или ECU сломан.

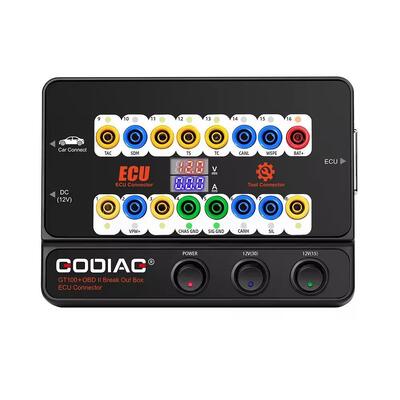

5.)GT100+ Pin 1, 9, 3, 11 12, 13, 8 [соответствующий желтому банановому разъему на машине], эти нестандартные интерфейсы протокола obd2 могут отображать протокол CAN BUS или K-Line.GT100+ может отображать только протокол K-Line PWM VPW+ KWP 2000. GT100 будет отображать CANBUS K-Line Pwm Vpw + KWP 2000 протокольной связи.

6.)Быстро общаться с одним ЭСУ на скамейке, подключаясь к диагностическому инструменту / программированию ЭСУ. [которые позволяют инженерам или техникам выполнять работу на скамейке,также избегать риска потери данных в других модулях при непосредственном испытании на транспортном средстве..]



7) Подключение модуля ECU для нескольких транспортных средств. [Он предназначен для решения проблемы инженеров и техников, которым необходимо подключить несколько ЭКУ во время программирования модуля, например, подключение к нескольким модулям ЭКУ для программирования ключей]



8.) Заменить вспомогательное питание для батареи[Поскольку при демонтаже аккумулятора у некоторых транспортных средств возникают сбои или отсутствуют данные о дистанционном управлении,вспомогательный источник питания предназначен для подачи энергии в транспортное средство через GT100 + перед заменой батареи для поддержания питания транспортного средства.Он гарантирует, что ECU транспортного средства подключен к питанию во время замены батареи.]



9.)Кабель OBD2 GT100+ имеет длину до 1,4 метра, что решит проблему, когда кабель диагностического инструмента недостаточно длинный или диагностический порт транспортного средства слишком узкий для подключения.Пожалуйста, сначала подключите GT100+, включите выключатель питания и вы увидите напряжение на экране, который может сказать, является ли источник питания транспортного средства нормальным.[которые предотвращают риск сгорания диагностического и программирующего инструмента из-за модифицированного порта OBD2 транспортного средства]



10.)Для старых транспортных средств OBD1 или специального диагностического порта, пожалуйста, подключите GT100+ через банановую розетку и прыжок DB25.Диагностический порт OBD1 или специальный диагностический порт можно перенести на стандартный диагностический порт OBD2.

11.)GT100+ преобразует OBD1 порт специального грузовика в стандартный OBD2 диагностический порт в соответствии с протоколом.



12Для.Платформа испытаний программирования BMW CAS4/CAS4+, используется для проверки того, работает ли запрограммированный ключ с CAS4 нормально



13Для.Платформа испытаний программирования BMW FEM/BDC




14В настоящее время разрабатываются дополнительные разъемы и специальные модули, подождите...



Диаграмма соединения оборудования:



Параметр Godiag GT100+

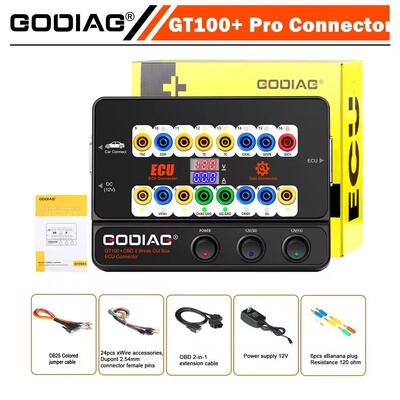

Пакет включает:

1pc x GT100+ Хост
1 шт. xOBD 2-в-1 расширительный кабель
1 штука цветного кабеля
1pc xСиловое питание 12В
1pc xсопротивление 120 ом
6 штук банановой розетки.
24 шт. аксессуаров xWire, Dupont 2,54 мм соединитель женские булавки
