Xtruck Y005 Сканер датчика NOx для диагностики автомобиля по CAN-шинеДля датчика оксидов азота, форсунки мочевины J1939

Описание:Xtruck Y005 детектор датчика NOx предназначен для помощи инженерам по техническому обслуживанию транспортных средств в быстром и легком определении проблем с CAN-шиной или модулем.

С помощью детектора датчика NOx Xtruck Y005 вы можете быстрее обнаружить проблемы с дефектами цепи CAN или повреждение модуля NOx.
Основная

Функция:1. Быстрое обнаружение проблем с линией CAN-шины или модулем

2. Быстрое обнаружение повреждения модуля оксидов азота
3. Быстрая помощь обслуживающему персоналу в определении проблемы
Список протестированных моделей:

Обновление ПО:

Онлайн-обновление и бесплатноГарантия:

Гарантия 1 год, пожизненное послепродажное обслуживаниеКак использовать?

1. О

дин конец основного тестового провода подключается к устройству, а другой конец - к датчику оксидов азота и кислорода.2. Нагрев датчика оксидов азота и кислорода
3. Подключите датчик оксидов азота и кислорода и нажмите тест датчика NOx, выберите тест датчика NOx 24 В или 12 В
4. Выберите соответствующую модель
5. Когда соединение будет завершено, нажмите кнопку «Go», а затем войдите в тест датчика оксидов азота и кислорода. Через 300 секунд отобразится концентрация оксидов азота и кислорода. Если датчик оксидов азота и кислорода поврежден, устройство сообщит соответствующий код неисправности.
Инструкция по эксплуатации:

1, Способ подключения основного тестового провода к устройству показан справа2, Нажмите кнопку питания на 3 секунды, чтобы войти в меню, как показано справа
1) Поиск узла CAN-шины
Эта функция может помочь найти потерянный узел через интерфейс OBD, который может найти устройство

в CAN-шине.
Шаг 1:Один конец основного тестового провода подключается к устройству, а другой конец - к
порту диагностики автомобиля OBD.Шаг 2:Если проводка подключена правильно, нажмите устройство CAN node для автоматического поиска
Примечание: Сам датчик оксидов азота и кислорода необходимо нагреть для точного измерения концентрации оксидов азота и кислорода. Требуется внешнее питание 24 В или используйте питание от аккумулятора 24 В. Если не следовать стандартным шагам, это может привести к повреждению устройства и транспортных средств, и компания не несет никакой юридической ответственности.2) Тестер датчика оксидов азота и кислорода
Шаг 1: Один конец основного тестового провода подключается к устройству, а другой конец - к датчику оксидов азота и кислорода

Шаг 2:
Нагрев датчика оксидов азота и кислорода
Примечание: Сам датчик оксидов азота и кислорода необходимо нагреть для точного измерения концентрации оксидов азота и кислорода. Требуется внешнее питание 24 В или используйте питание от аккумулятора 24 В. Если не следовать стандартным шагам, это может привести к повреждению устройства и транспортных средств, и компания не несет никакой юридической ответственности.Шаг 3:
Подключите датчик оксидов азота и кислорода и нажмите тест датчика NOx, выберите тест датчика NOx 24 В или 12 В.
Примечание: Пожалуйста, подтвердите, что питание датчика оксидов азота и кислорода составляет 24 В/12 В, неправильный выбор приведет к повреждению датчика оксидов азота и кислорода.Шаг 4: Выберите соответствующую модель
Метод 1: Выберите «автоматическое определение теста», устройство автоматически определит модель в соответствии с датчиком оксидов азота и кислорода. (Эти данные предоставляются только для справки обслуживающему персоналу, а не в качестве единственного критерия для обслуживания.)
Метод 2: Выберите «Тест ручной идентификации» и вручную выберите соответствующую тестовую программу в соответствии с различными типами датчиков оксидов азота и кислорода
Если линия CAN подключена неправильно или есть проблема с датчиком оксидов азота и кислорода, сигнал CAN не может быть найден.
Шаг 5:
Когда соединение будет завершено, нажмите кнопку Go, а затем войдите в тест датчика оксидов азота и кислорода. Через 300 секунд отобразится концентрация оксидов азота и кислорода. Если датчик оксидов азота и кислорода поврежден, устройство сообщит соответствующий код неисправности.

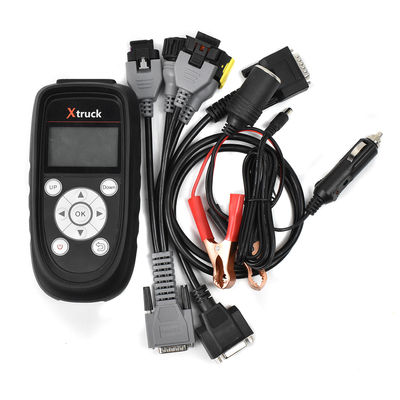

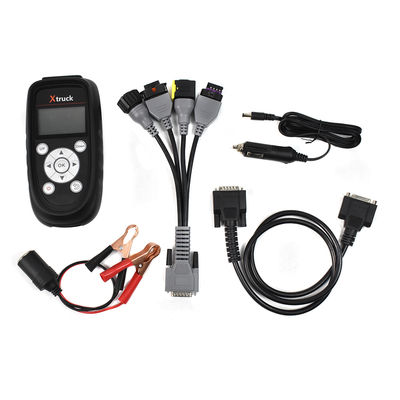

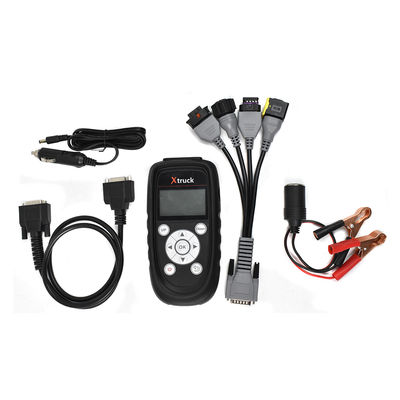

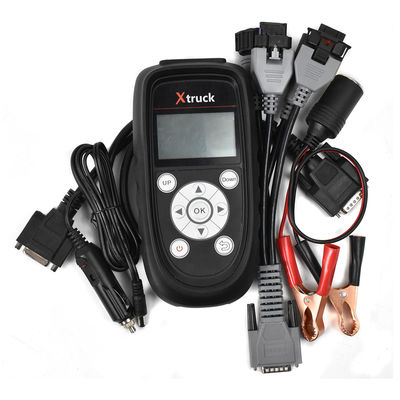

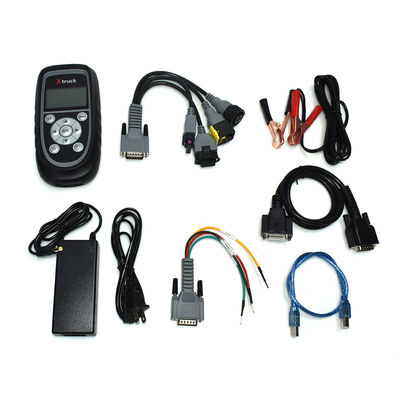

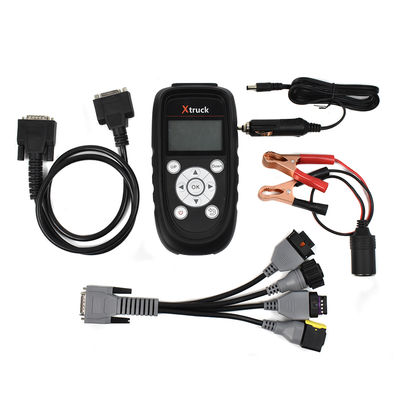

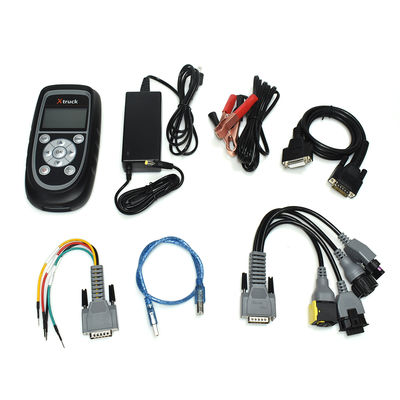

Комплект поставки:
1 шт. x Основной блок Xtruck Y005


1 шт. x Адаптер питания

1 шт. x Четыре в одном тестовом проводе для оксидов азота и кислорода
1 шт. x Основной тестовый провод DB15
1 шт. x Линия обновления устройства
1 шт. x Линия прикуривателя (штекер и розетка)
