GODIAG GT100+ GT100 Pro Разъем ЭБУ OBDII Break Out Box для BMW FEM/BDC CAS4/CAS4+ Тестовая платформа для VVDI2/IM608/K518ISE

Godiag GT100+ GT100 Pro OBDII Breakout Box Разъем для ЭБУ с электронным

• Гарантия 1 год.

• Используется с KESS V2 и Ktag

• Подключение ЭБУ + Детектор протокола OBDII + Электронное отображение тока

• Кабель может быть удлинен, с дополнительным специальным адаптером

• Совместим с инструментами от LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI.....

• Преобразует диагностический интерфейс OBD1 в стандартный диагностический интерфейс OBD2

• Используется для тестовой платформы адаптера BMW-CAS4 для определения того, работает ли программирование ключей CAS4 идеально или нет

GT100+ Pro против GT100

1. GT100+ добавляет электронное отображение тока.

2. GT100+ добавляет связь по протоколу CANBUS

3. Сброс приборной панели/иммобилайзера при утере всех ключей

GODIAG GT100+ - это новейшая тестовая платформа для обнаружения связи по протоколу OBDII и обслуживания / диагностики / программирования / кодирования ЭБУ, а также после утери всех ключей, приборная панель и противоугонная система принудительно активируются путем короткого замыкания.

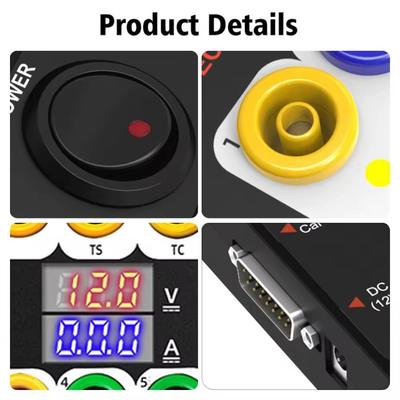

GT100+ имеет отображение напряжения и тока. Это удобно для инженеров по техническому обслуживанию для оценки текущего рабочего состояния ЭБУ.

Он может преобразовывать автомобильный интерфейс OBD2 в 16-контактный для обнаружения сигнала и преобразования электрического уровня. Способен подключать отдельные модули или несколько модулей автомобиля. Его можно подключить к любому диагностическому инструменту, чтобы определить, хорошая ли связь в автомобиле или нет. Он также может подавать питание на автомобиль при замене аккумулятора, чтобы избежать потери данных модуля управления автомобилем, автоматической блокировки, сбоя дистанционного управления ключом и включения индикатора неисправности.

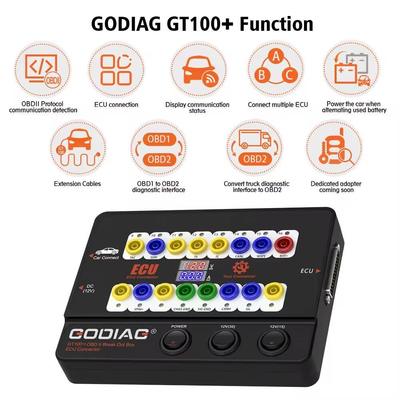

Руководство по функциям и эксплуатации GODIAG GT100+

- Подключив автомобиль и диагностический инструмент через OBDII, светодиод Godiag GT100+ укажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.
- Контролируйте напряжение интерфейса OBDII автомобиля и отображайте его в режиме реального времени. Если оно меньше 11 В, прекратите диагностику и программирование, чтобы избежать невозможности запуска автомобиля / потери данных / блокировки модуля.


Значение индикатора:

1.) Используется для проверки того, может ли инструмент диагностики / программирования / кодирования отправлять сигналы связи.


2.) Подключение ЭБУ: подключение одного модуля

GODIAG GT100+, подключенный к одному модулю ЭБУ, удобен для пользователя для диагностики и программирования одного модуля.

3.) GT100+ программирует ключ для VW, Porsche, Mitsubishi и т. д. при утере всех ключей - активирует приборную панель или модуль иммобилайзера.

A. Чтобы запрограммировать для VW 4-го поколения / 5-го поколения при утере всех ключей (например: новый A6L Touareg A4 Q5 A7), используйте GT100+ для короткого замыкания разъема-банана PIN 16----PIN 1, чтобы загорелась приборная панель, после чего используйте инструмент для программирования ключей для подключения к гнездовому адаптеру GT100+ для сбора данных. Некоторые приборные панели автомобилей не загорятся, но данные также могут быть собраны, например: A6L Q7.
B. Чтобы заменить ЭБУ двигателя для Toyota или использовать какой-либо программатор ключей для программирования для Toyota при утере всех ключей, необходимо закоротить PIN13-PIN4
C. Чтобы запрограммировать ключ Mitsubishi при утере всех ключей или настроить OBDII при утере всех ключей дистанционного управления, закоротите PIN1-PIN4.
D. Чтобы запрограммировать ключ Porsche Cayenne при утере всех ключей или при утере всех ключей дистанционного управления, закоротите PIN3-PIN7.

4.) Функция отображения значения напряжения и тока

Подключите модуль ЭБУ на стенде, используя разъем-банан или специальный интерфейс ЭБУ DB25, и Godiag GT100+ отобразит значение напряжения / тока.
Пользователь может интуитивно видеть текущее состояние ЭБУ. Если отображение тока отсутствует или фактический отображаемый ток не соответствует ожидаемому току инженера, то вы можете немедленно проверить, правильно ли выполнена проводка, если проводка выполнена правильно, он может судить о том, что ЭБУ может быть сломан, поэтому нет необходимости выполнять диагностическую связь и можно сразу же отремонтировать ЭБУ.

Если отображается слишком большой ток, то вы также можете определить, неправильно ли подключен кабель или сломан ЭБУ.



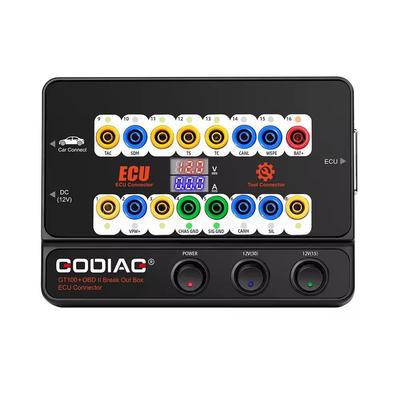

5.)GT100+ Pin 1, 9, 3, 11 12, 13, 8 [соответствует желтому разъему-банану на устройстве], эти нестандартные интерфейсы протокола obd2 могут отображать протокол связи CAN BUS или K-Line. GT100+ может отображать только протокол K-Line PWM VPW+ KWP 2000. GT100 будет отображать протокол связи CANBUS K-Line Pwm Vpw+ KWP 2000.

6.)Быстро связывайтесь с одним ЭБУ на стенде, подключившись к инструменту диагностики / программирования ЭБУ. [Что позволяет инженерам или техникам выполнять работу на стенде, а также избегать риска потери данных в других модулях при прямом тестировании на автомобиле.]



7.) Подключение нескольких модулей ЭБУ автомобиля. [Он предназначен для решения проблемы инженеров и техников, которым необходимо подключить несколько ЭБУ при программировании модуля, например, подключение к нескольким модулям ЭБУ для программирования ключей]



8.) Замените вспомогательный источник питания для аккумулятора- режим подключения бесперебойного питания. [Поскольку при демонтаже аккумулятора некоторых автомобилей возникают сбои или отсутствуют данные противоугонного дистанционного управления, вспомогательный источник питания предназначен для подачи питания на автомобиль через GT100+ перед заменой аккумулятора для поддержания питания автомобиля. Это гарантирует, что ЭБУ автомобиля подключен к питанию во время замены аккумулятора.]



9.)Кабель OBD2 GT100+ имеет длину 1,4 метра, что решит проблему, когда кабель диагностического инструмента недостаточно длинный или диагностический порт автомобиля слишком узкий для подключения. Сначала подключите GT100+, включите выключатель питания, и вы увидите напряжение на экране, которое может показать, нормально ли питание автомобиля. [Что позволяет избежать риска сгорания инструмента диагностики и программирования из-за модифицированного порта OBD2 автомобиля]



10.)Для старых автомобилей OBD1 или специального диагностического порта подключите GT100+ через штекер-банан и перемычку DB25. Диагностический порт OBD1 или специальный диагностический порт можно перенести в стандартный диагностический порт OBD2.

11.)GT100+ преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с протоколом.



12.) ДляТестовая платформа программирования BMW CAS4/CAS4+, он используется для проверки того, работает ли запрограммированный ключ с CAS4 нормально



13.) ДляТестовая платформа программирования BMW FEM/BDC




14.) Разрабатывается больше разъемов и специальных модулей, пожалуйста, подождите...



Схема аппаратного подключения:



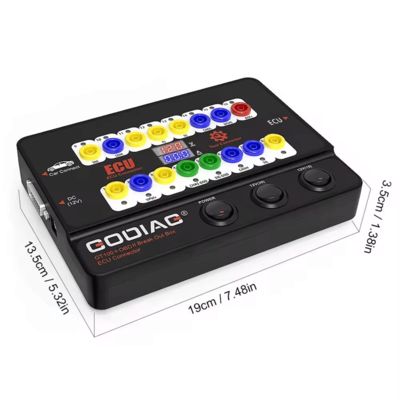

Параметр Godiag GT100+

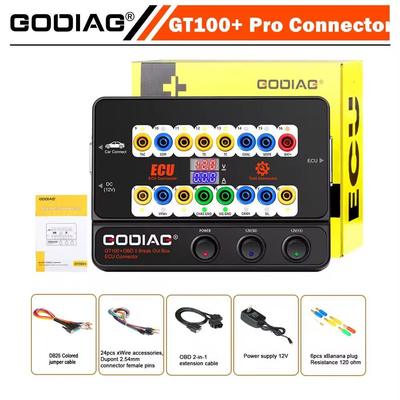

В комплект поставки входят:

1 шт. x Хост GT100+
1 шт. x Удлинительный кабель OBD 2-в-1
1 шт. x Цветной перемычечный кабель
1 шт. x Блок питания 12 В
1 шт. x Сопротивление 120 Ом
6 шт. x Штекер-банан
24 шт. x Проводные аксессуары, гнездовые контакты Dupont 2,54 мм
