Xtruck Y005 Сканер датчиков NOx для дизельных двигателей поддерживает 12 В (только с протоколом J1939) и все датчики 24 В

Описание:Описание:
Детектор датчиков NOx Xtruck Y005 предназначен для того, чтобы помочь инженерам по техническому обслуживанию транспортных средств легко и быстро определить проблему с шиной CAN или модулем.
С детектором датчиков NOx Xtruck Y005 вы можете быстрее найти проблемы с дефектами цепи CAN или поврежден ли модуль NOx.

ОсновнаяФункция:

1. Быстрое обнаружение проблем с линией или модулем CAN-шины
2. Быстрое обнаружение повреждения модуля оксидов азота
3. Быстро помочь обслуживающему персоналу определить проблему

Список протестированных моделей:

Обновление программного обеспечения:Онлайн-обновление и бесплатно

Гарантия:Гарантия 1 год, пожизненное послепродажное обслуживание

Как это использовать?

1. Один конец основного тестового провода подключается к устройству, а другой конец - к датчику азота и кислорода.
2. Нагрев датчика азота и кислорода
3. Подключите датчик азота и кислорода и нажмите тест датчика NOx, выберите тест датчика NOx 24 В или 12 В
4. Выберите соответствующую модель
5. Когда соединение будет завершено, нажмите кнопку «Go», а затем войдите в тест датчика азота и кислорода. Через 300 секунд отобразится концентрация азота и кислорода и концентрация кислорода. Если датчик азота и кислорода поврежден, устройство сообщит соответствующий код неисправности.

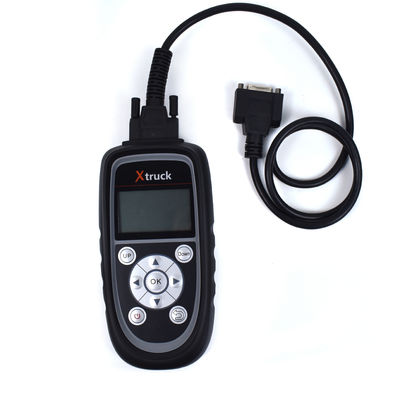

Инструкция по эксплуатации:1. Способ подключения основного тестового провода к устройству, как показано справа
2. Нажмите кнопку питания на 3 секунды, чтобы войти в меню, как показано справа
1) Поиск узла CAN-шины

Эта функция может помочь найти потерянный узел через интерфейс OBD, который может найти устройство
на шине CAN.Шаг 1:
Один конец основного тестового провода подключается к устройству, а другой конец - кпорту диагностики автомобиля OBD.Шаг 2:
Нагрев датчика азота и кислородаПодождите несколько секунд, и устройство автоматически выполнит поиск исправного модуля CAN автомобиля
2) Тестер датчиков азота и кислорода

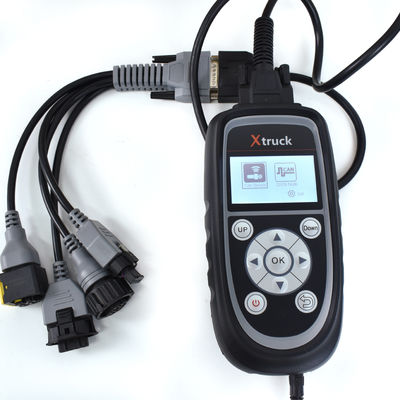

Шаг 1: Один конец основного тестового провода подключается к устройству, а другой конец - к датчику азота и кислорода
Шаг 2:
Нагрев датчика азота и кислородаПримечание: Сам датчик азота и кислорода необходимо нагреть, чтобы точно измерить концентрацию азота и кислорода и концентрацию кислорода. Требуется внешнее питание 24 В или используйте питание от аккумулятора 24 В. Если не следовать стандартным шагам, это может привести к повреждению устройства и транспортных средств, и компания не несет никакой юридической ответственности.
Шаг 3:
Подключите датчик азота и кислорода и нажмите тест датчика NOx, выберите тест датчика NOx 24 В или 12 В.Примечание: Пожалуйста, подтвердите, что питание датчика азота и кислорода составляет 24 В/12 В, неправильный выбор повредит датчик азота и кислорода.
Шаг 4: Выберите соответствующую модель
Метод 1: Выберите «автоматическое определение теста», устройство автоматически определит модель в соответствии с датчиком азота и кислорода. (Эти данные предоставляются только для справки обслуживающему персоналу, а не в качестве единственного критерия для обслуживания.)
Метод 2: Выберите «Тест ручной идентификации» и вручную выберите соответствующую тестовую программу в соответствии с различными типами датчиков азота и кислорода
Если линия CAN подключена неправильно или есть проблема с датчиком азота и кислорода, сигнал CAN не может быть найден.
Шаг 5:
Когда соединение будет завершено, нажмите кнопку Go, а затем войдите в тест датчика азота и кислорода. Через 300 секунд отобразится концентрация азота и кислорода и концентрация кислорода. Если датчик азота и кислорода поврежден, устройство сообщит соответствующий код неисправности.

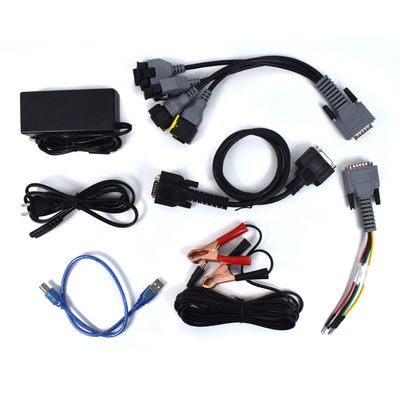

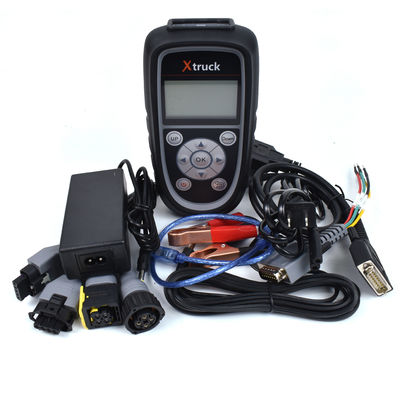

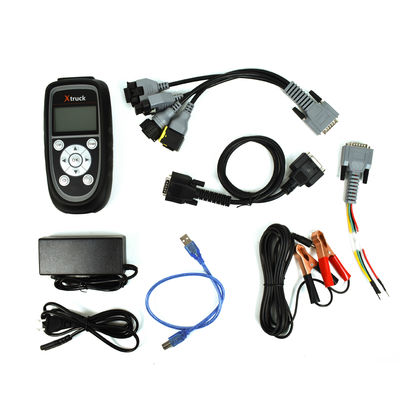

В комплект поставки входят:

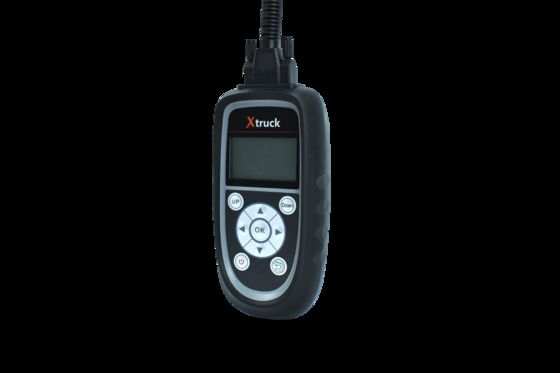

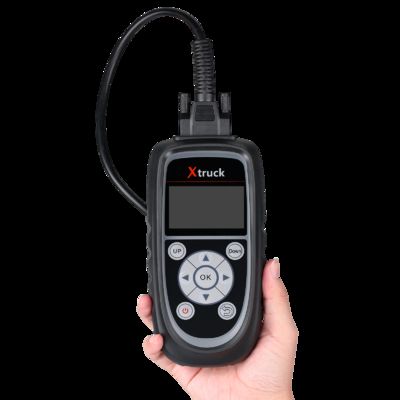

1 шт. x Основной блок Xtruck Y005

1 шт. x Адаптер питания

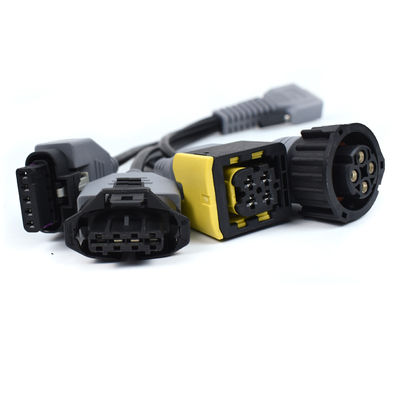

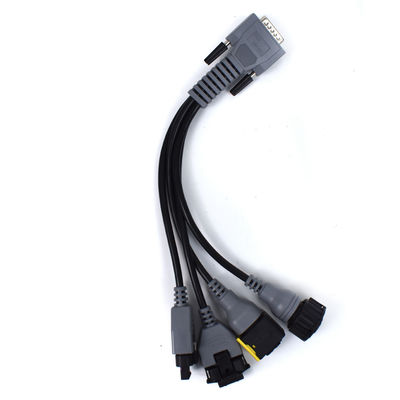

1 шт. x Четыре в одном тестовом проводе азота и кислорода

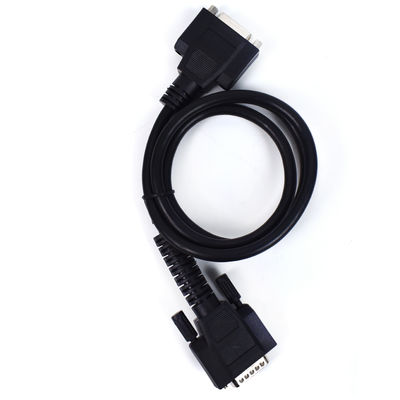

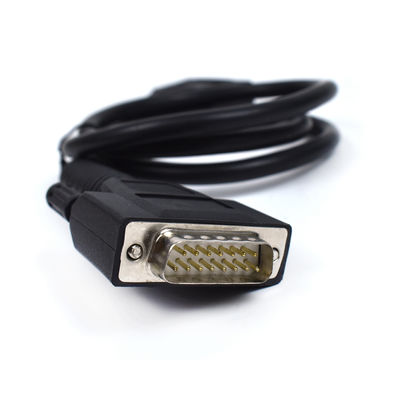

1 шт. x Основной тестовый провод DB15
1 шт. x Линия обновления устройства
1 шт. x Линия прикуривателя (штекер и розетка)
