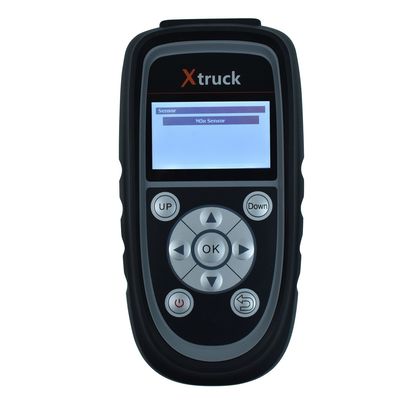

Xtruck Y005 Диагностический инструмент для датчика NOx для грузовиков, CAN диагностический сканер с автоматическим обнаружением узлов CAN, тестирование датчиков NOx для грузовиков HD 24V/12V

Описание:Xtruck Y005 детектор датчиков NOx предназначен для того, чтобы помочь инженерам по техническому обслуживанию транспортных средств легко и быстро определить проблему шины CAN или модуля.
С помощью детектора датчиков Xtruck Y005 NOx вы можете быстрее обнаружить проблемы с дефектами цепи CAN или повреждение модуля NOx.
Основная функция:

1. Быстрое обнаружение проблем с линией или модулем CAN-шины2. Быстрое обнаружение повреждения модуля оксида азота

3. Быстрая помощь обслуживающему персоналу в определении проблемы
Список протестированных моделей:
Обновление программного обеспечения:

Онлайн-обновление и бесплатно

Гарантия:Гарантия 1 год, пожизненное послепродажное обслуживание

Как это использовать?1. О

дин конец основного тестового провода подключается к устройству, а другой конец - к датчику азота и кислорода.

2. Нагрев датчика азота и кислорода3. Подключите датчик азота и кислорода и нажмите кнопку тестирования датчика NOx, выберите тестирование датчика NOx 24 В или 12 В
4. Выберите соответствующую модель
5. Когда соединение будет завершено, нажмите кнопку «Go», а затем перейдите к тестированию датчика азота и кислорода. Через 300 секунд отобразится концентрация азота и кислорода и концентрация кислорода. Если датчик азота и кислорода поврежден, устройство сообщит соответствующий код неисправности.
Инструкция по эксплуатации:
1, Способ подключения основного тестового провода к устройству, как показано справа

2, Нажмите кнопку питания на 3 секунды, чтобы войти в меню, как показано справа1) Поиск узла CAN-шины
Эта функция может помочь найти потерянный узел через интерфейс OBD, который может найти устройство
в CAN-шине.

Шаг 1:
Один конец основного тестового провода подключается к устройству, а другой конец - кпорту диагностики транспортного средства OBD.
Шаг 2:Если проводка подключена правильно, нажмите кнопку автоматического поиска узла CAN устройстваПодождите несколько секунд, и устройство автоматически выполнит поиск исправного модуля CAN транспортного средства
Шаг 3:Шаг 1: Один конец основного тестового провода подключается к устройству, а другой конец - к датчику азота и кислорода
Шаг 2:

Нагрев датчика азота и кислорода
Примечание: Сам датчик азота и кислорода необходимо нагреть для точного измерения концентрации азота и кислорода и концентрации кислорода. Требуется внешнее питание 24 В или используйте питание от аккумулятора 24 В. Если не следовать стандартным шагам, это может привести к повреждению устройства и транспортных средств, и компания не несет никакой юридической ответственности.
Шаг 3:Подключите датчик азота и кислорода и нажмите кнопку тестирования датчика NOx, выберите тестирование датчика NOx 24 В или 12 В.
Примечание: Пожалуйста, подтвердите, что питание датчика азота и кислорода составляет 24 В/12 В, неправильный выбор приведет к повреждению датчика азота и кислорода.
Шаг 4: Выберите соответствующую модельМетод 1: Выберите «автоматическое определение теста», устройство автоматически определит модель в соответствии с датчиком азота и кислорода. (Эти данные предоставляются только для справки обслуживающему персоналу, а не в качестве единственного критерия для обслуживания.)
Метод 2: Выберите «Тест ручной идентификации» и вручную выберите соответствующую тестовую программу в соответствии с различными типами датчиков азота и кислорода
Если линия CAN подключена неправильно или есть проблема с датчиком азота и кислорода, сигнал CAN не может быть найден.
Шаг 5:
Когда соединение будет завершено, нажмите кнопку Go, а затем перейдите к тестированию датчика азота и кислорода. Через 300 секунд отобразится концентрация азота и кислорода и концентрация кислорода. Если датчик азота и кислорода поврежден, устройство сообщит соответствующий код неисправности.

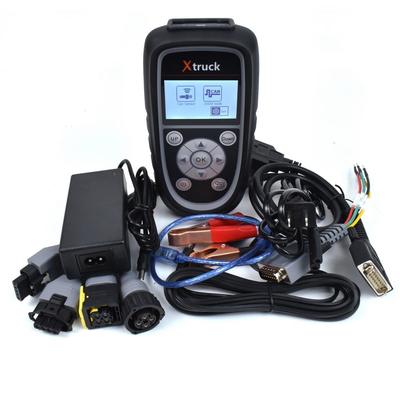

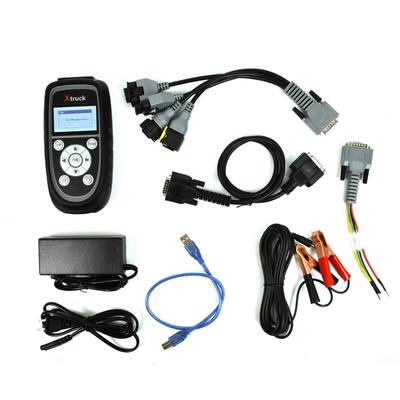

В комплект входит:
1 шт. x Основной блок Xtruck Y005
1 шт. x Адаптер питания

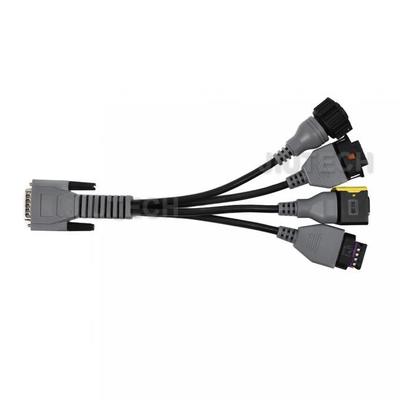

1 шт. x Четыре в одном тестовом проводе азота и кислорода

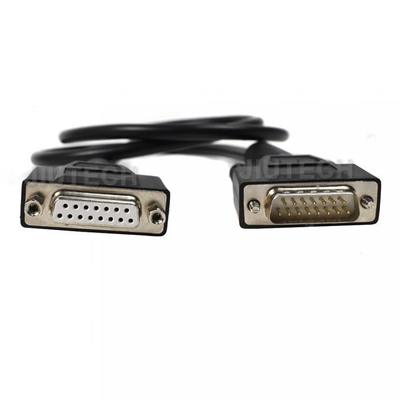

1 шт. x Основной тестовый провод DB15
1 шт. x Линия обновления устройства
1 шт. x Линия прикуривателя (штекер и гнездо)
