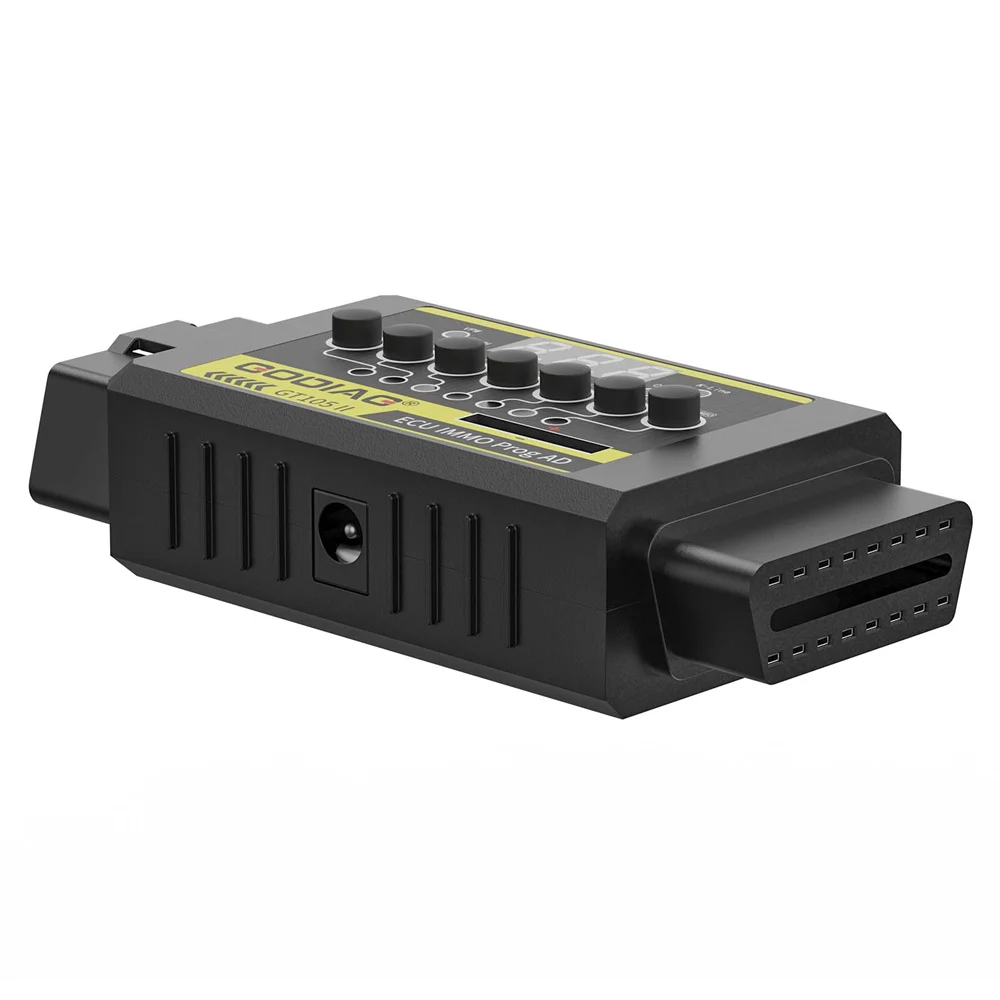

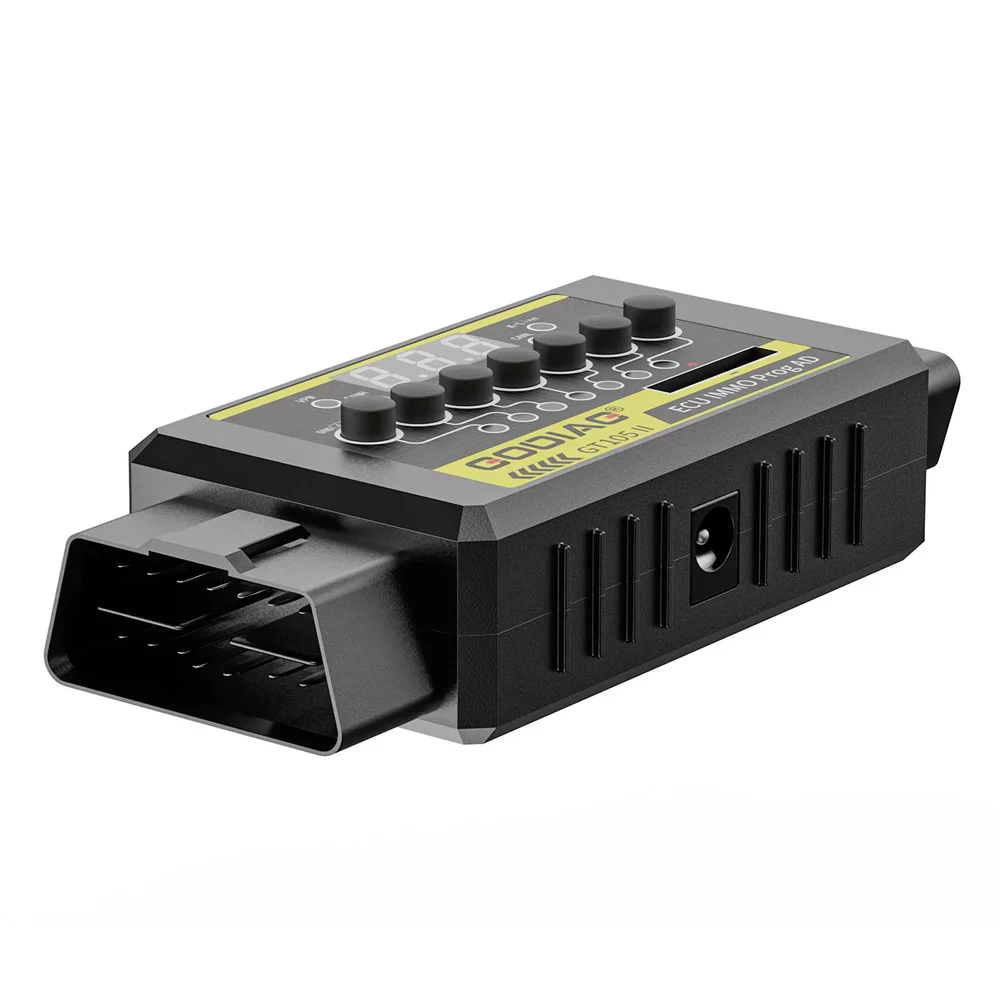

GODIAG GT105 II ECU IMMO Prog AD Break Out Box ECU Connector GT105 II с функцией оповещения о напряжении

GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box Разъем ECU

GODIAG GT105 II - это обновленная версия GODIAG GT105.

Добавлено 5 новых функций: отображение напряжения автомобиля, тест батареи CR2032 для автомобильного пульта дистанционного управления, предупреждение о напряжении автомобильного аккумулятора (ниже 11 В), согласование угла поворота рулевого колеса для TOYOTA, вспомогательная активация IMMO ключа ID48 для Lamborghini.

GODIAG ECU IMMO Prog AD GT105 II используется для замыкания OBD2 в автомобиле для активации IMMO, согласования, подключения для диагностики и программирования ECU, а также для получения питания от аккумулятора автомобиля для выездного обслуживания автомобиля. По сравнению с GT105, он имеет 5 новых функций: отображение напряжения автомобиля, тест батареи CR2032 для автомобильного пульта дистанционного управления, предупреждение о напряжении автомобильного аккумулятора (ниже 11 В), согласование угла поворота рулевого колеса для TOYOTA, вспомогательная активация IMMO ключа ID48 для Lamborghini.

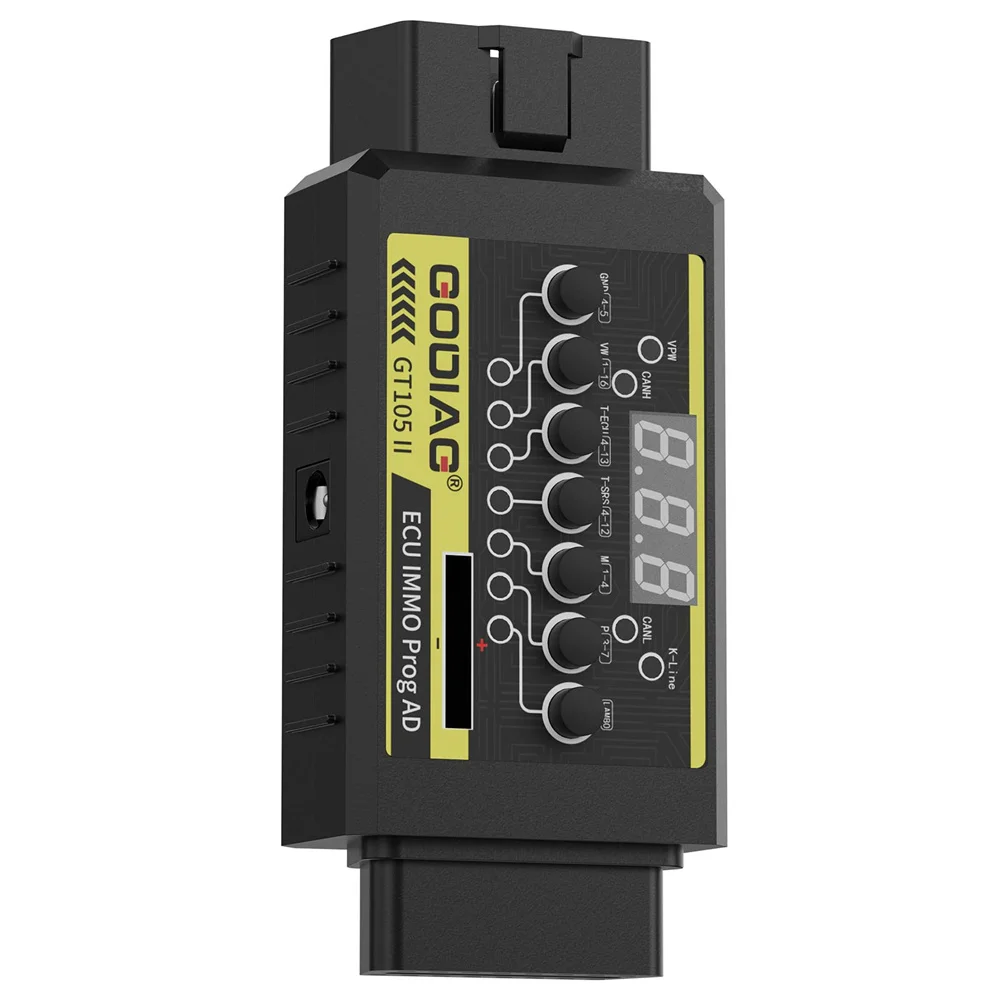

Продукт оснащен индикаторами связи сигналов PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). При наличии обмена данными загорится соответствующий индикатор протокола, следовательно, можно судить о состоянии связи, а также определить, способно ли диагностическое устройство программирования обмениваться данными.

Продукт подходит для работы на открытом воздухе, получая питание от автомобильного аккумулятора и преобразуя его в источник питания DC12V для зарядки 12V, питания для программирования или независимого источника питания для диагностического оборудования.

Устройство предоставляет независимые PIN4 GND корпуса OBD2, PIN5 GND сигнала, что удобно для использования некоторых модулей для специального программирования. Кроме того, с помощью кабеля программирования ECU с полным протоколом OBD2 пользователи также могут подключить ECU в студии для регулировки мощности программирования ECU. Устройство имеет индикаторы связи сигналов PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). При наличии обмена данными загорится соответствующий индикатор протокола. Пользователи могут судить о состоянии связи, а также определить, может ли диагностическое устройство программирования обмениваться данными.

Основные характеристики продукта:

Линия подключения ECU с полным протоколом для регулировки мощности программирования ECU

Независимый PIN 4 GND корпуса OBD2, PIN5 GND сигнала для специального программирования некоторых модулей.

PIN4 и PIN5 можно переключать между коротким замыканием и отсутствием короткого замыкания.

Стандартный независимый PIN4, PIN5 OBD2.

Разъем типа «гнездо» из чистой меди поддерживает многократное вставление и извлечение и имеет длительный срок службы.

Зажим для аккумулятора обработан экологически чистым солевым распылением, толщина 0,5 мм.

Кабель постоянного тока для автомобильного аккумулятора имеет двухжильный экранированный кабель 0,75 мм², поддерживающий интерфейс DC5.5*2.5/ DC5.5*2.1.

Разъем постоянного тока имеет самовосстанавливающийся предохранитель на 7 А.

Интерфейс питания постоянного тока, специальный лабораторный разъем питания.

Функции продукта:

Отображение напряжения автомобиля

Тест батареи CR2032 для автомобильного пульта дистанционного управления

Предупреждение о напряжении автомобильного аккумулятора (ниже 11 В)

Согласование угла поворота рулевого колеса для TOYOTA

Вспомогательная активация IMMO ключа ID48 для Lamborghini

Функция адаптера питания IMMO AD. После 2016 года, для Ford, если все смарт-ключи утеряны, GT105 II взаимодействует с оборудованием VVDI (OBDSTAR, AUTEL) и другим противоугонным оборудованием для программирования ключей.

Согласование при потере всех автомобильных ключей --- пробуждение приборной панели или пробуждение противоугонного ECU. (Поддержка противоугонной системы VAG 4-го и 5-го поколения, синхронизация ECU для Toyota, вспомогательное согласование при потере всех ключей Mitsubishi или настройка всех потерянных ключей дистанционного управления, старый Porsche Cayenne для обучения ключам IMMO.)

Индикаторы протоколов VPW, CANH, CANL, K-Line могут судить о состоянии связи между автомобилем и диагностическим устройством программирования. (Если продукт используется для подключения устройства, пользователь может просто судить о нормальности диагностического программирования по тому, может ли устройство отправлять сообщения.)

Выездное обслуживание

Кабель адаптера питания GT105 II получает питание 12 В от автомобильного аккумулятора. (Для оборудования для программирования, такого как Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 и т. д., он обеспечивает питание 12 В, когда им требуется питание на открытом воздухе, чтобы считывать данные BMW BENZ IMMO ECU или других ECU автомобилей и, наконец, реализовать выездное обслуживание неисправных автомобилей на открытом воздухе.)

Обеспечьте питание 12 В для устройства для нарезки ключей (12 В).

Стандартная линия программирования ECU с полным протоколом OBD2. (С MPPS, FGTech, Kess v2 и т. д., для чтения и записи данных ECU, клонирования ECU, настройки ECU и т. д.) (Примечание: линия программирования ECU с полным протоколом OBD2 приобретается отдельно)

Инструмент для замены аккумулятора OBD

Реализуйте бесперебойное питание во время замены аккумулятора, чтобы предотвратить потерю данных, сбой ключа или повторное согласование, вызванное прерыванием питания во время замены аккумулятора.

С GT105 II вы можете пользоваться перечисленными ниже функциями во время замены аккумулятора:

1. Часы не меняются. 2. Динамик не заблокирован. 3. IMMO не заблокирован.

4. Стеклянная дверь не настроена. 5. Дроссельная заслонка не настроена. 6. Предупреждающий сигнал выключен. 7. Нет кода неисправности.

Сравнение продуктов GT105 и GT105 II

1. Заводская настройка

2. Провод SJE1850 3. Заводская настройка 4. Заземление питания 5. Заземление сигнала 6. SAEJ2284 высокий 7. Провод ISO9141-2&iso, DIS4230-4K 8. Заводская настройка 9. Заводская настройка

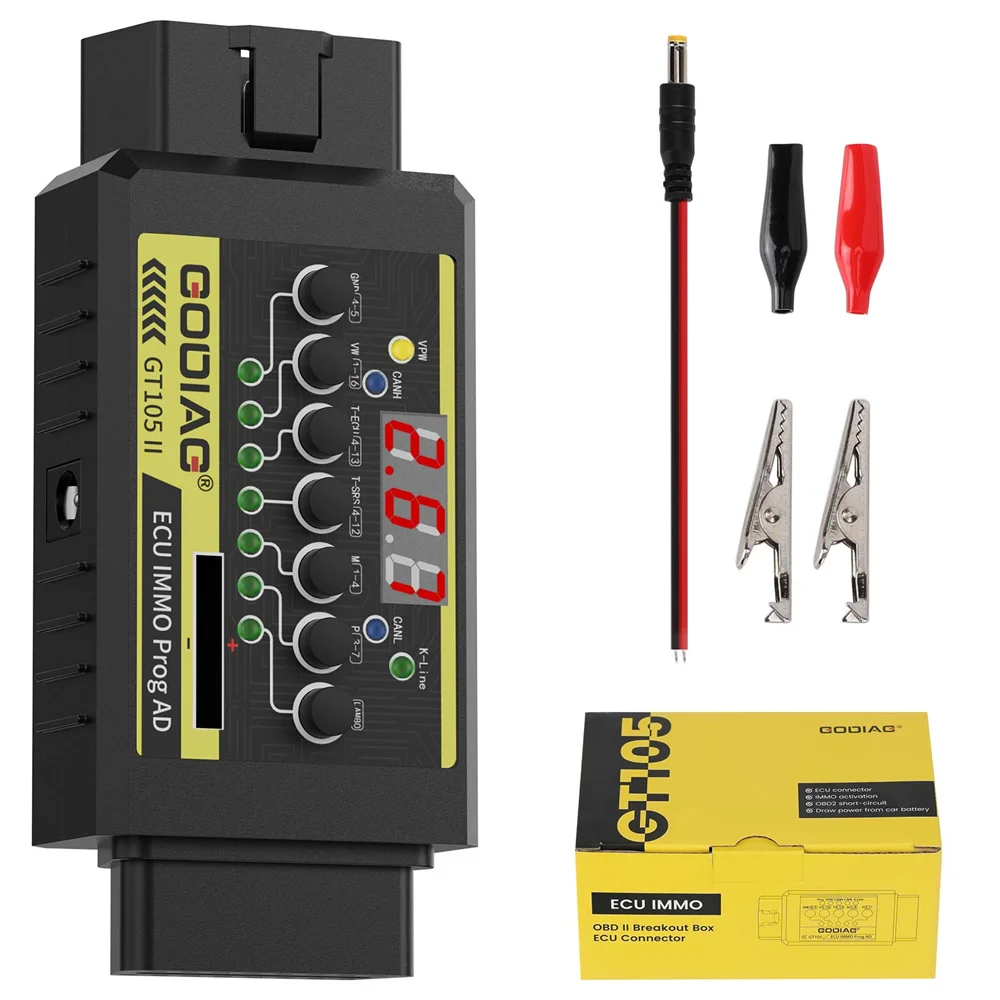

10. Провод SJE1850 (шина) 11. Заводская настройка 12. Заводская настройка 13. Заводская настройка 14. SAEJ2284 низкий 15. Провод ISO9141-2 & ISO/DIS 4230-4L 16. Положительный полюс автомобильного аккумулятора Комплект поставки:



1 шт. x GT105 II



1 шт. x Шнур питания с зажимом для аккумулятора

3 шт. x Электрическое сопротивление
