XTRUCK Y005 Датчик NOx для грузовиков и инструмент диагностики неисправностей насоса мочевой кислоты

Отрывокразрыв:
Детектор NOx Xtruck Y005 предназначен для того, чтобы помочь инженерам по техническому обслуживанию легко и быстро определить проблему шины или модуля CAN.
С помощью датчика NOx Xtruck Y005 вы можете быстрее обнаружить проблемы с дефектом схемы CAN или повреждение модуля NOx.

ГлавныйФункция:

1. Быстро обнаружить, есть ли проблема с CANbus линии или модуля
2Быстро обнаружить повреждение модуля оксида азота
3. Быстро помогите обслуживающему персоналу определить проблему

Список испытанных моделей:

Обновление программного обеспечения:Онлайн обновление и бесплатно

Гарантия:Гарантия 1 год, пожизненное послепродажное обслуживание

Как его использовать?

1О.один конец основной испытательной линии подключен к устройству, а другой конец подключен к датчику азота и кислорода.
2Нагрев датчиков азота и кислорода
3. Подключите датчик азота и кислорода, и нажмите тест датчика NOx, выберите 24V или 12V NOx датчик испытания
4. Выберите соответствующую модель
5. Когда соединение завершено, нажмите кнопку "Go", а затем введите тест датчика азота и кислорода.будет отображаться концентрация азота и кислорода и концентрация кислородаЕсли датчик азота и кислорода поврежден, машина сообщит соответствующий код неисправности.

Устройства эксплуатацииПродажа:
1"Метод соединения между основной испытательной линией и устройством, как показано справа.
2Нажмите на питание в течение 3 секунд, чтобы войти в меню, как показано справа

1)Поиск узлов CAN-bus
Эта функция может помочь найти потерянный узел через интерфейс OBD, который может найти устройствона автобусе CAN.
Шаг первый:Один конец основной испытательной линии подключен к устройству, а другой конец подключен кпорта OBD обнаружения транспортного средства.
Шаг 2:Если проводка связана правильно, нажмите на узел устройства CAN для автоматического поиска
Подождите несколько секунд, и устройство будет автоматически искать безотказное модуль CAN транспортного средства

2) Испытатель датчиков азота и кислорода
Шаг 1:Один конец основной испытательной линии подключается к устройству, а другой конец подключается к датчику азота и кислорода.
Шаг 2:Нагрев датчиков азота и кислорода
Примечание: Сам датчик азота и кислорода должен быть подогрет для точного измерения концентрации азота и кислорода и концентрации кислорода.или использовать мощность батареи 24ВЕсли стандартные шаги не будут соблюдены, это может привести к повреждению устройства и транспортных средств, и компания не несет никакой юридической ответственности.
Шаг третий:Подключите датчик азота и кислорода, нажмите на кнопку "Проверка датчика NOx", выберите "Проверка датчика NOx 24V" или "Проверка датчика NOx 12V".
Примечание:Пожалуйста, подтвердите, что питание датчика азота и кислорода составляет 24V/12V, неправильный выбор повредит датчик азота и кислорода.
Шаг 4: Выберите соответствующую модель
Способ 1: Выберите "испытание автоматической идентификации", машина автоматически идентифицирует модель в соответствии с датчиком азота и кислорода.(Эти данные являются ориентиром только для обслуживающего персонала., не как единственный критерий для содержания.)
Способ 2: Выберите “испытание ручной идентификации” и вручную выберите соответствующую программу испытаний в соответствии с различными типами датчиков азота и кислорода.
Если линия CAN не подключена должным образом или есть проблема с датчиком азота и кислорода, сигнал CAN не может быть найден.
Шаг 5:
Когда соединение завершено, нажмите кнопку "Go", а затем введите тест на датчике азота и кислорода.будет отображаться концентрация азота и кислорода и концентрация кислородаЕсли датчик азота и кислорода поврежден, машина сообщит соответствующий код неисправности.

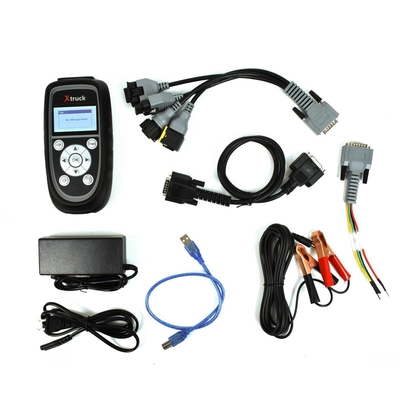

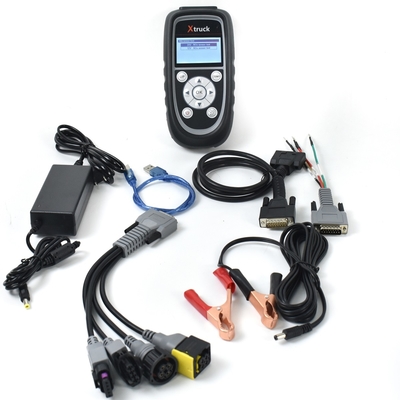

Пакет включает:

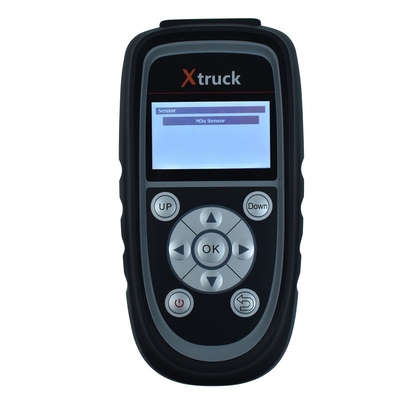

1pc x Xtruck Y005 Главный блок
1 шт. x адаптер питания

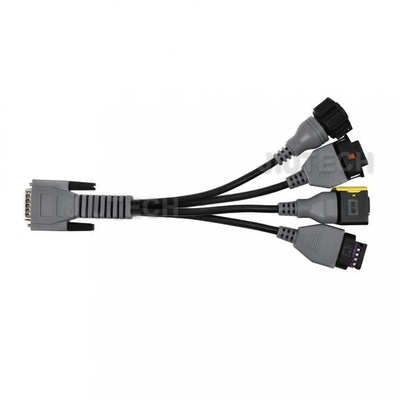

1pc x 4 в одной линии испытаний азота и кислорода

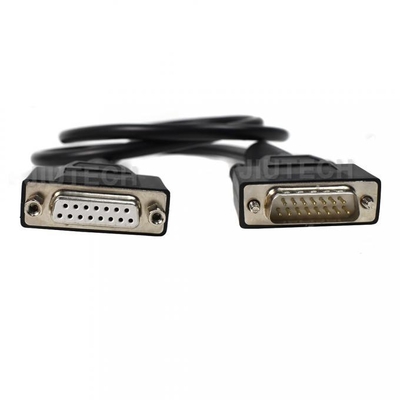

1pc x DB15 Главная испытательная линия
1pc x Линия обновления устройства
1 шт. x линейка зажигалок (мужчина и женщина)
