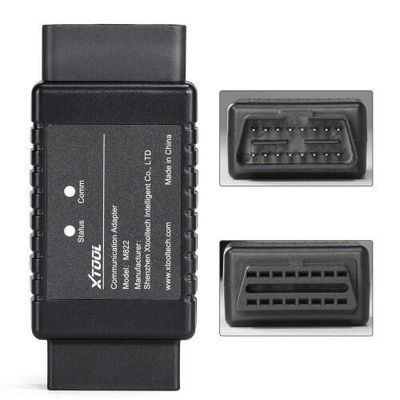

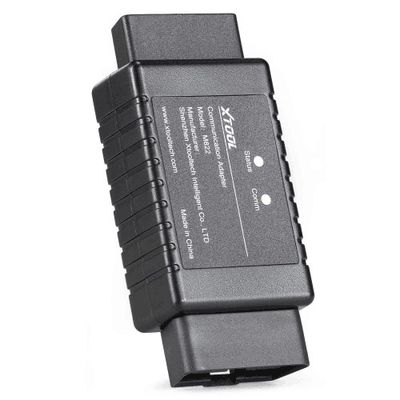

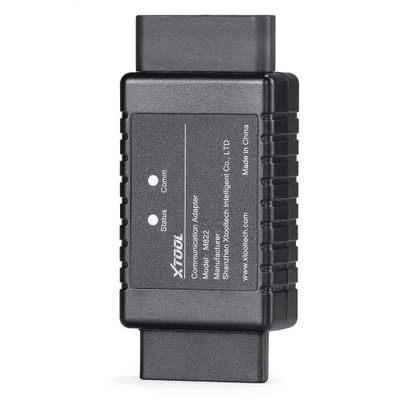

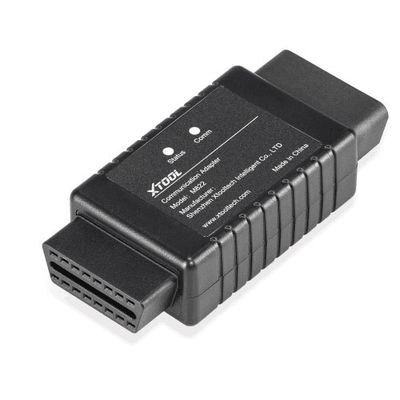

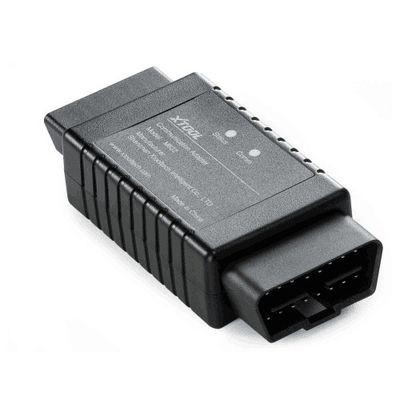

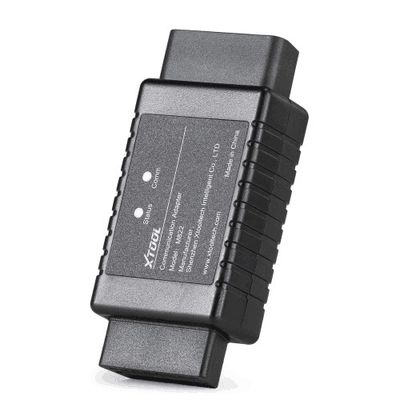

Адаптер XTOOL M822 TOYOTA работает с эмулятором KC501/KS-1 для X100PAD3/X100PAD Elite/X100MAX для программирования Toyota 8A при потере всех ключей

Описание продукта

XTOOL M822 адаптерный ключ программист для Toyota 8A/Mercedes-Benz All Keys Lost Работа с XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

С M822 Toyota Адаптер, вы можете сэкономить до 65% времени вычисления на процессе, или сэкономить на подключении и выключении эмулятора ключей сотни раз.

Инструменты, необходимые:

XTOOL Tablet (взять X100PAD Elite в качестве примера XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Главный кабель и соединитель OBD2-16

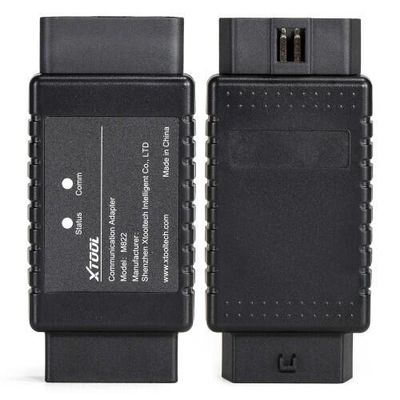

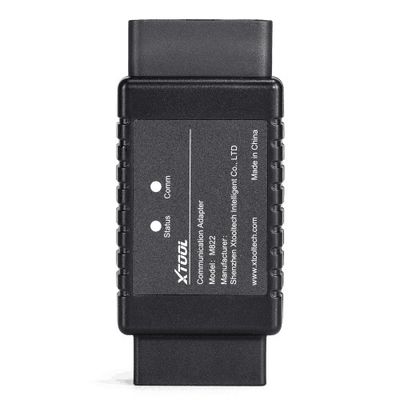

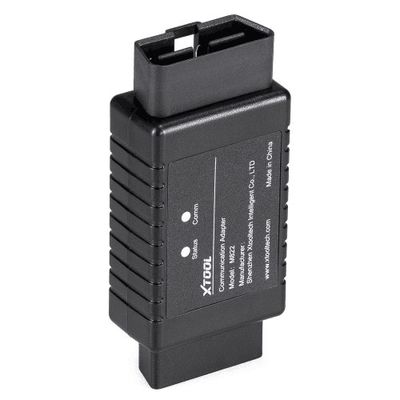

M822 Адаптер связи

Toyota 8A Специализированная проводка

Программатор ключей KC100

Эмулятор ключей KS-1 Toyota

Сетевое соединение

Поддерживаемые модели:

2014 - 2019 гг.

Для Toyota Levin
Для Короллы
Для RAV4
Для Прадо
Для Land Cruiser
Для Camry
Для Хайландера
Для Рейза
Для Сиены
Для Hiace
Для Hilux
Для Короны Клугер
Для Aygo с IMMO поле F3-F4-K6-S6

Примечание:Это не совместимо с американскими моделями с клавишами кнопки H Chip. Для этих моделей используйте функцию Reset IMMO, которая поддерживается на X100PAD3/X100PAD Elite/X100MAX.

Способ подключения

Подключить через OBD:

Подключить KC100/KC501 к устройству через USB и подготовить KS-1
Подключите устройство (или коробку VCI) к адаптеру M822 с помощью главного кабеля.
Подключите кабель Toyota к автомобилю с помощью порта OBD.
Вытащите зажим от батареи из машины и подключите к нему кабель.
Вытащите предохранитель из коробки предохранителей и подключите к нему кабель.
Найдите мужской порт 12В постоянного тока из кабеля Toyota и подключите его к женскому порту 12В постоянного тока из главного кабеля.

Примечание:

Для разных моделей способ подключения может быть разным. Иногда требуется расширительный кабель, и предохранитель может быть разным.Пожалуйста, проверьте таблетки XTOOL для получения подробной схемы проводки при подключении к транспортному средству и предохранительной коробке.

Подключение на скамейке:

Подключить KC100/KC501 к устройству через USB и подготовить KS-1
Подключите иммобилизатор к тросу Toyota.
Подключите главный кабель и кабель Toyota через адаптер M822.
Подключите 12В адаптер постоянного тока к главному кабелю.

Как сделать все ключи потерянные для Toyota 8A с M822:

1. Откройте программное обеспечение Toyota (V26.90 или выше) и пройдите через эти меню: По типу All blade Key lost ((8A). После этого появится это меню.
2. Выберите Читать данные иммобилизатора. Он заметит, что вы подключаетесь к сети, а затем скажет вам, как подключиться к транспортному средству. Пожалуйста, проверьте схему проводки для подробного метода подключения.
3После правильного подключения к автомобилю, нажмите на кнопку "ОК", и устройство будет извлекать данные из иммобилизатора.
4После того, как данные читаются, вы можете назвать файл данных и сохранить его в папке Adapter / Toyota.
5Теперь отключите адаптер M822 и верните машину в первоначальное состояние.
6. Убедитесь, что KC100/KC501 подключен и KS-1 готов, и устройство все еще подключено к сети, затем нажмите на меню "Создать 8A симулированный ключ",и выберите файл данных, который вы сохранили раньше.
7. Выберите положение ключа. Обратите внимание, что все позиции имеют идентификатор внутри него, но только некоторые из них соответствуют зарегистрированному ключу. Обычно (если нет никаких ключей, которые были удалены),Ключевые позиции 1 или 2 имеют зарегистрированный ключ внутри.
8. Подключите KC100 или KC501 к устройству, и поместите KS-1 в слот. Эмулированный мастер-ключ будет сгенерирован.
9. После создания эмулированного ключа, пожалуйста, проверьте, можно ли использовать эмулированный ключ. Если нет, пожалуйста, повторите шаг 6-8, и не забудьте перейти на другое положение ключа. Чтобы проверить эмулированный ключ,Вытащите чип из незапрограммированного ключа., положите КС-1 рядом с переключателем зажигания, вставьте ключ и посмотрите, может ли автомобиль быть включен.
10. Если ключ можно использовать, пожалуйста, перейдите к OBD программирующей функции. С эмулированным под мастер-ключ, остальная часть процесса будет такой же, как добавление ключа.Мы предлагаем сначала проверить количество зарегистрированных ключей.
Примечание: Эмулируемый KS-1 не отображается в качестве зарегистрированного ключа, поэтому он не будет отображаться на номерах ключей.
11. Нажмите на кнопку "Добавить ключ", проверьте выходящее уведомление, затем поместите KS-1 рядом с переключателем зажигания и вставьте новый ключ (без чипа) в переключатель зажигания и включите его.
12Когда индикатор иммобилизатора постоянно светится, выключите зажигание, выведите новый ключ, установите чип внутри нового ключа, вставьте ключ внутри переключателя зажигания.Не включайте зажигание..
13. Теперь индикатор иммобилизатора будет мигать. подождите около 1 минуты, и посмотрите, если индикатор выйдет. если индикатор выйдет, то ключ был добавлен, и процесс завершен. если нет,Пожалуйста, повторите шаг 11-13.
14После того, как это сделано, снова проверьте номера ключей и сравните с результатами ранее, и посмотрите, был ли ключ зарегистрирован на транспортном средстве.

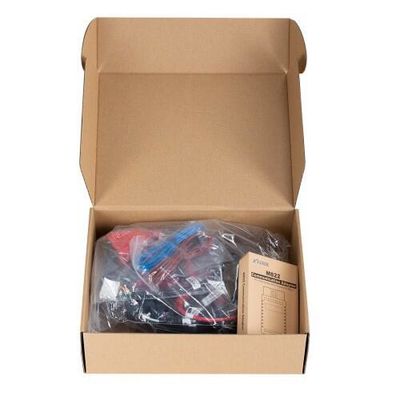

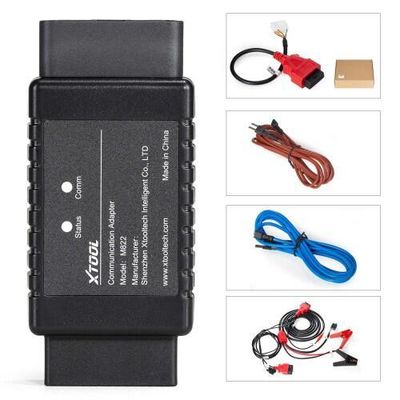

Список упаковки:

1 компьютер x XTOOL M822 TOYOTA Адаптер
