Адаптер XTOOL M821 M822 для Mercedes-Benz. Работает с программаторами ключей KC501/X100 Pad3/X100 Max для Mercedes-Benz при утере всех ключей

Описание продукта

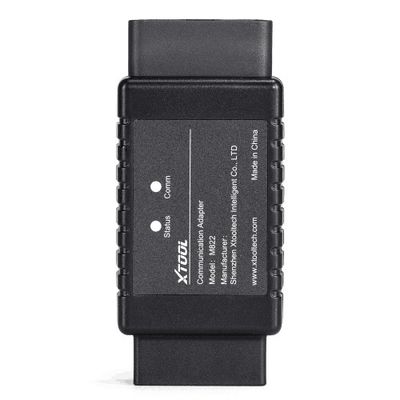

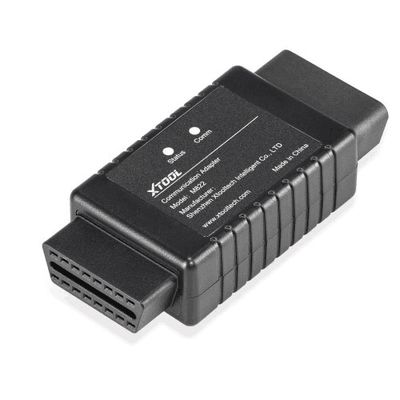

Адаптер XTOOL M821 M822 работает с программатором ключей KC501/X100 Pad3/X100 Max для Mercedes-Benz при потере всех ключей

Адаптер связи XTOOL M821 M822 Mercedes-Benz All Keys Lost используется для завершения и оптимизации программирования при потере всех ключей для нескольких модулей Mercedes-Benz. С адаптером M821 вы можете сэкономить до 65% времени вычислений в процессе или избавить себя от необходимости многократно вставлять и вынимать эмулятор ключа.

Особенности адаптера XTOOL M821:

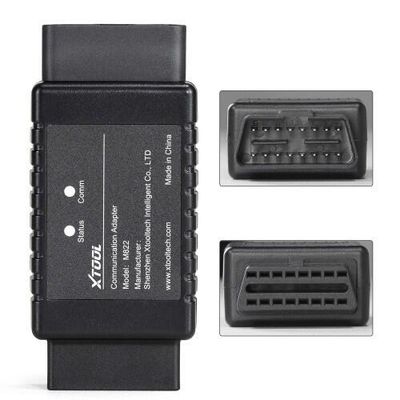

1. Порт OBD-16: Используется для подключения к коммуникационному кабелю J1Z02_BENZ или для подключения к модулям EIS/EZS через кабели DuPont.
Внимание: Не подключайте напрямую к порту OBD на автомобиле.
2. Индикатор состояния: Показывает состояние питания адаптера. Когда горят красные индикаторы, это означает, что питание включено.
3. Индикатор связи: Показывает состояние связи адаптера. Когда горят синие индикаторы, это означает, что адаптер обменивается данными с планшетом.
4. Порт DB15: Используется для подключения к основному кабелю планшетов XTOOL.
Примечание: Перед подключением к адаптеру M821 отсоедините разъем OBD2-16 от основного кабеля.

Уведомление:
1. Необходимо работать с XTOOL KC501, PAD3, PAD3 SE
2. Пожалуйста, сначала обновите программное обеспечение для программирования ключей Mercedes-benz до последней версии 27.10
3. Функция программирования при потере всех ключей Mercedes-Benz должна выполняться онлайн. Убедитесь, что вы подключены к сетевому планшету во время обработки.



Метод подключения адаптера XTOOL M821

1. Подключите KC501 к устройству через USB.
2. Подключите ИК-эмулятор Mercedes-Benz к KC501.
3. Отсоедините разъем OBD2 от основного кабеля, затем подключите устройство (или блок VCI) к адаптеру M821 с помощью основного кабеля.
4. Подключите источник питания 12 В к основному кабелю.
5. Подключите модуль EIS/EZS к адаптеру M821 с помощью кабеля J1K02_BENZ. Пожалуйста, проверьте устройство для получения подробной информации о подключении.
Примечание: Пожалуйста, проверьте изображения в устройстве при подключении адаптера M821 и модуля EIS/EZS через кабель J1K02_BENZ.
Примечание: ИК-эмулятор Mercedes-Benz должен быть вставлен в слот модуля во время работы.
Примечание: Для устройств, поставляемых с блоком VCI, подключите адаптер M821 к блоку VCI с помощью основного кабеля и держите блок VCI подключенным к устройству через Bluetooth.
Вы можете проверить детали подключения для таких устройств в устройстве.

Поддерживаемые модули EIS адаптера XTOOL M821

W164(OLD) W166 W204 W212(NEW)
W164(NEW) W216 W221 W211

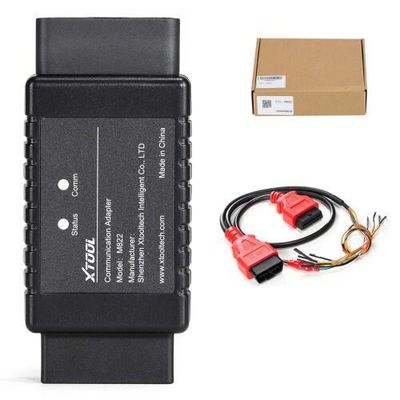

Комплектация:

1 шт. x Адаптер AKL для Mercedes-Benz

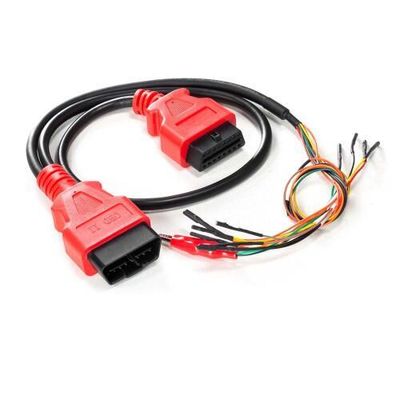

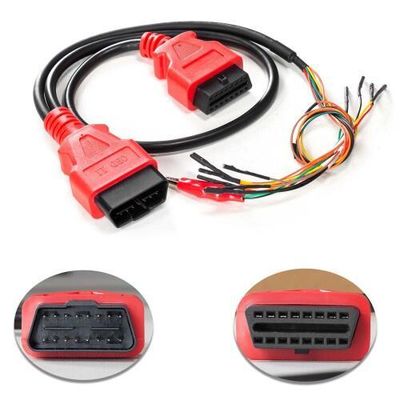

1 шт. x Жгут проводов J1K02_BENZ
1 шт. x Краткое руководство M821
