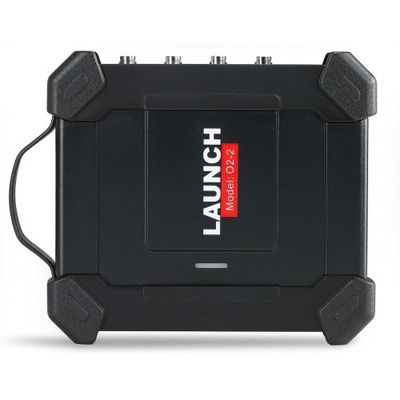

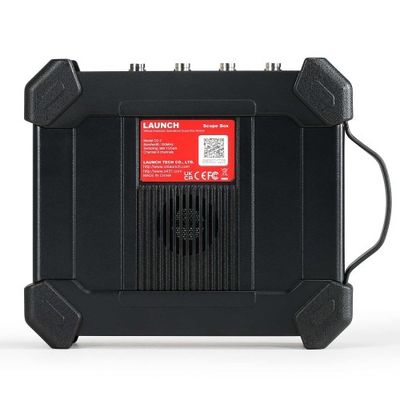

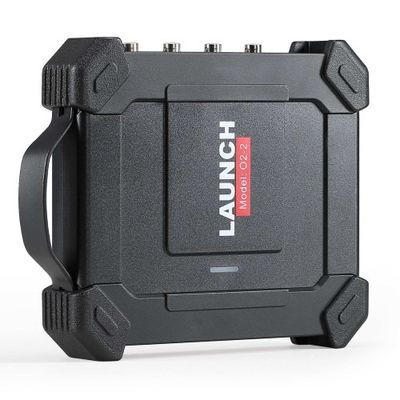

LAUNCH X431 O2-2 Scope Box Осциллограф 4 канала 100 МГц USB DC Автомобильные осциллографы Работает с PRO3S+ V5.0/PAD V/ PAD VII
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | LAUNCH X431 O2-2 Scope Box |
| Номер модели | ЛАНЧ X431 O2-2 Scope Box (Ключевая коробка) |
| Количество мин заказа | 1 |
| Цена | $550 |
| Упаковывая детали | 44*38*14 см / 4.9 кг |
| Время доставки | 1 рабочий день |
| Условия оплаты | T/T, Western Union, MoneyGram |
| Поставка способности | 1000 |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Наименование модели | ЛАНЧ X431 O2-2 Scope Box (Ключевая коробка) | Происхождение | Континентальный Китай |
|---|---|---|---|
| Качество | Высший | Ширина полосы частот | 100 МГц |
| Время восхода | ≤ 3,5 нс (типично) | Максимальная частота отбора проб | 1 Гбит/с ((для четырех каналов) |
| Сопротивление входа | 1MΩ±1,5% | ||
| Выделить | Автомобильные осциллографы,4-канальный осциллограф 100 МГц,Launch X431 100 МГц осциллограф |
||
Характер продукции
Описание продукта
Launch O2-2 Scope Box позволяет пользователю захватить определенную форму волны, что делает процесс на 70% более эффективным по сравнению с другими диапазонами.Он обладает возможностью записывать и воспроизводить данные о форме волны высокого разрешения для будущего анализаЕго способность вводить имена и символы непосредственно, нажав на виртуальную клавиатуру, упрощает процесс и способствует 90% повышению эффективности.
О-2-2 для решения сложных электрических сбоевС новым дизайном и обновленным оборудованием, Launch O2-2 Scopebox - это универсальный и простой в использовании модуль, который может обнаруживать высокие дефекты на различных электрических компонентах,такие как датчикиИнтеграция с сканирующими инструментами серии X-431 через приложение O2-2,он обеспечивает точные и убедительные диагностические ошибки, которые позволяют магазину и технику расширить функциональность своего сканирующего инструмента.
Интегрируется с инструментами сканирования серии X-431 (такими как X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite,X431 IMMO PLUS) через приложение O2-2 для окончательных диагностических результатов.
Выделенные моменты:
4 канала
Пропускная способность 100 MHz
Автоматическая конфигурация
Сохранить волновые формы одним щелчком мыши
Измерение курсора
Настройки параметров формы волны с одним щелчком
Режим демонстрации
Помощь в Интернете
Математические операции с волновой формой
23 автоматические измерения
Особенности:
1. Устранение неполадок и диагностика ECU
2. Обладает способностью записывать и восстанавливать данные о волнообразных формах высокого разрешения для будущего анализа.
3Особая форма волны, которая делает процесс на 70% более эффективным по сравнению с другими сферами
4. Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для простого переключения
5Возможность ввода имен и символов напрямую, нажав на виртуальную клавиатуру, эта операция упрощает процесс и способствует 90% эффективности
6Буферная память до 50 М
7. Используйте функцию увеличения / уменьшения для просмотра точных деталей
8. Настройки персональной системы, которые можно сохранить в виде файлов конфигурации для просмотра
9Функция самокалибровки позволяет оптимизировать путь сигнала осциллопа для максимальной точности измерений
10. Увеличивает математические операции волны, такие как аффиция, вычитание, умножение и функция FFT для анализа волны высокого уровня
11Многочисленные автомобильные испытания, которые включают схемы, датчики, приводы, испытания зажигания и многое другое
Многоязычный пользовательский интерфейс
12. USB Sunc передача данных на внешние устройства, такие как ноутбук, планшет и т.д.
Функции:
Поддерживает множество предварительно установленных тестов на транспортные средства
Поддерживает различные предварительно установленные испытания автомобильных проектов, такие как схемы, датчики, приводы, испытания зажигания, испытания связи и испытания комбинации.и предусматривает различные параметры и конкретные методы подключения для каждого испытания.
23 автоматические настройки измерения
23 автоматических настройки измерений отображаются на одном экране, который ясно на первый взгляд и может быть нажато с помощью легкого касания.устранение утомительного переворачивания страниц и многократного поиска, что делает автоматическое измерение простым в использовании и удобным.
Быстрое переключение источника запуска
Простые и интуитивные настройки триггеров и быстрые методы переключения источника триггера делают самую сложную часть применения осциллоскопа чрезвычайно легкой.
Быстро создать предварительно установленные параметры формы волны одним щелчком мыши
При тестировании форм волн вы можете сохранить существующие настройки на текущем интерфейсе в качестве предварительно настроенных параметров форм волн одним щелчком мыши.Вы можете напрямую загрузить предварительно установленные параметры без повторных настроек.
Быстро сохранить волновые формы одним щелчком мыши
Быстро сохранить форму волны, показанную на экране одним щелчком мыши, и автоматически сохранить ее в указанном формате..
Удобная работа курсора
Включите горизонтальный и вертикальный курсоры одним щелчком мыши. Каждый курсор можно перетаскивать самостоятельно, а отслеживание курсора также напрямую реализуется с помощью простых касаний подчеркивания,повышение общей эффективности более чем на 80%.
Поддержка курсора/фазового линейщика соответствующим образом
При увеличении/уменьшении формы волны курсор и фазовая шкала могут соответственно изменяться, сохраняя диапазон измерений неизменным.
Поддерживает двухточечное прикосновение, форма волны может быть увеличена вертикально или горизонтально
Перетащите горизонтально или вертикально с двумя точками, чтобы увеличить или уменьшить форму волны горизонтально или вертикально.
Функция демонстрации поддержки
Предварительное установление синусных форм волн для демонстрации общих функций без подключения осциллоскопа.
Поддерживает математические операции с волновой формой
Поддерживает вычисления сложения, вычитания, умножения и деления двух канальных форм волн, в дополнение к быстрой трансформации Фурье.
Подробное сравнение между коробкой охвата O2-2 и коробкой охвата O2-1
| Модель | О2 - 1 | О2 - 2 |
| Канал | 4 | 4 |
| Пропускная частота | 100 МГц | 100 МГц |
| Время подъема | ≤ 3,5 нс (типично) | ≤ 3,5 нс |
| Максимальная частота отбора проб | 1 Гбит/с ((для четырех каналов) | 1 Гбит / с |
| Сопротивление ввода | 1MΩ±1,5% | 1MΩ±1,5% |
| Глубина хранения | 50 миллионов | 10M |
| Количество битов отбора проб | 8 бит | 8 бит |
| вертикальная точность | 3% | 3% |
| Вертикальное оборудование | 5 мВ ~ 10 В | 5 мВ ~ 10 В |
| Инвертирование | Поддержка | Поддержка |
| Канал соединен | DC, AC | DC, AC |
| Временное базовое снаряжение | 5 нс ~ 1 кс | 1ns-1ks |
| Точность временной базы | 20 ppm | 20 ppm |
| Режим отбора проб | Нормально | Нормально |
| Декодирование CANBus | CAN, LIN | CAN, LIN |
| Тип спусковой установки | Край, ширина импульса | Край, ширина импульса |
| Режим запуска | Обычный, автоматический и единый SEQ | Обычный, автоматический и единый SEQ |
| Сцепление с спусковым механизмом | постоянный ток, отторжение шума | постоянный ток, отторжение шума |
| Математика | Двойная волнаFFT | Двойная волнаFFT |
| Дисплей | YT, Zoom,Roll. Я не знаю. | YT, Zoom,Roll. Я не знаю. |
| Режим проката | 200ms/div~1000s/div | 200ms/div~1000s/div |
| Автоматическая конфигурация | Поддержка | Поддержка |
| Автоматическое измерение | 23 | 23 |
| Курсор | Горизонтальный курсор, Вертикальный курсор | Горизонтальный курсор, Вертикальный курсор |
| Под управлением: | Порт USB, порт DC IN | Порт USB, порт DC IN |
| Способ передачи данных | USB | USB |
| Варианты конфигурации транспортного средства | Цепи, датчики, приводы, зажигание | Цепи, датчики, приводы, зажигание |
| Рабочая температура | 0°C~50°C | 0°C~50°C |
| Диапазон питания | USB:5V/1A DC:12V/24V |
USB:5V/1A DC:12V/24V |
| Совместимость | Различные разрешения планшетов требуют различных приложений. | Одно приложение может быть совместимо с несколькими разрешениями планшетов |
| Многоприкосновения | Нет, нет. | Поддерживает двухточечное прикосновение, форма волны может быть увеличена вертикально или горизонтально |
| Конфигурация транспортного средства | Нет, нет. | Каждый тестовый проект может поддерживать онлайн-документацию помощи (документация помощи будет составлена в соответствии с потребностями позже) |
| Обновление прошивки | Ручное обновление | Поддержка онлайн обновления |
| Запускатель | Наблюдение за формой волны не может быть расширено во время обычного ожидания запуска. | Можно использовать нормально во время ожидания запуска. |
| Функция демонстрации | Нет, нет. | Да, да. |
| Разделенный экран | Нет, нет. | Да, да. |
| Коэффициент отбора проб | Один канал 1G/s, более 2 каналов только 250M/s | Одноканал 1G/s, два канала 500M/s, несколько каналов 250M/s |
| Время начала | 2-3S | Около 16 см |
| Потребление энергии | около 6 Вт | около 7,5 Вт |

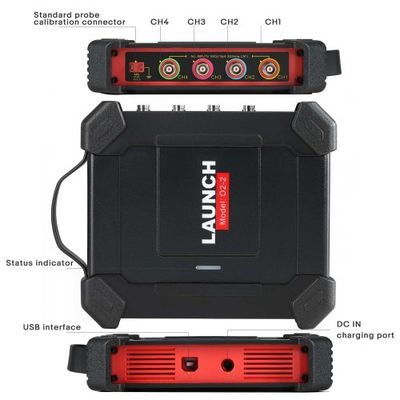

Как соединить кабели?
Различные сценарии применения требуют различных методов подключения (независимо от сценария применения, требуются следующие подключения):
Во-первых, включите коробку осциллоскопа через кабель питания с двойной клинкой: подключите один конец кабеля питания с двойной клинкой к интерфейсу питания коробки осциллоскопа,и другой конец к аккумулятору транспортного средства для получения энергии (красный подключен к положительному полюсу, черный соединен с отрицательным полюсом).
Примечание: * Таблетки серии PADVII поддерживают питание USB.
2. Подключите терминал типа B кабеля USB к интерфейсу типа B осциллоскопа и подключите другой конец к интерфейсу USB диагностического устройства.
Спецификация:
| Каналы | 4 |
| Пропускная способность | 100 МГц |
| Время подъема | 3.5ns (типичный) |
| Точность | ± 3% |
| Импеданс ввода | 1M ± 1,5% |
| Тип ввода | Одноконтактный BNC-коннектор |
| Входное соединение | DC, AC |
| Защита от перегрузки | ±200В при одном входе |
| Диапазоны временной базы | 1 нс ~ 1 кс (1 канал) |
| 1 нс ~ 1 кс (2 канала) | |
| 1 нс ~ 1 кс (4 канала) | |
| Вертикальное разрешение | 8 бит |
| Буферная память | 10M (для 4 каналов) |
| Интерфейс питания | Порт USB, порт DC IN |
| Обмен данными | USB |
| Режим запуска | Обычный, автоматический и единый SEQ |
| Продвинутые триггеры | Край, ширина импульса |

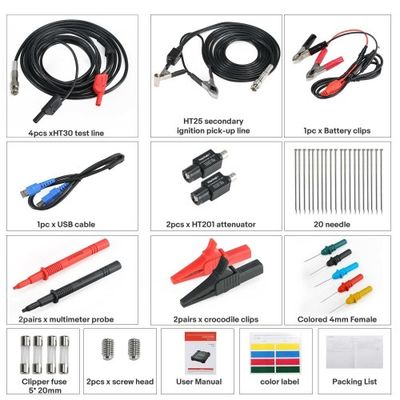

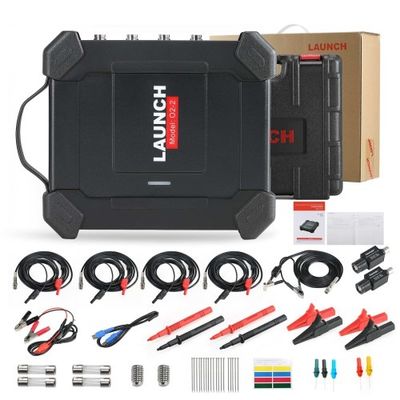

Список упаковки:
1pc x запуск O2-2 главного блока
1pc x BNC к 4mm интерфейсный испытательный кабель
1 шт. x кабель вторичного зажигания
1 шт. х USB кабеля
1pc x 20:1 аттенуатор
1 шт. х мультиметрового зонда
1pc x зажимы для батареи
1 штука x набор с пробивающими зондами
2 шт. х крокодиловых клипов
1 шт. x независимый расширитель зажигания
1pc x независимый зонд зажигания COP
