Запуск диагностического прибора X431 PAD V с SmartBox 3.0: онлайн кодирование и программирование, Launch GIII X-Prog 3

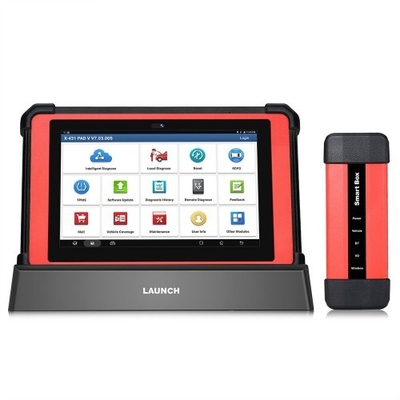

Запуск X431 PAD V 5 Автомобильный диагностический инструмент Поддержка кодирования и программирования

Запуск X431 PAD V 5 Основные моменты:

1. Глобальная версия Без ограничения IP
2. Бесплатное обновление онлайн в течение 1 года. После 1 года это будет стоить $ 399 / год
4. Функция дистанционной диагностики в режиме реального времени через Wi-Fi
5Поддержка диагностики коммерческих транспортных средств и легковых автомобилей, поддержка J2534, CAN FD, DoIP
6. 8 ядра 2 ГГц процессор, 4G оперативной памяти, 64G памяти, 10,1 дюйма полноценный, солнечный чтение экран (Gorilla Glass) и IP65 защиты.
7. Поддерживаются специальные функции: иммобилизатор/ключ, инжектор, перезагрузка тормозного кровотечения, перезагрузка TPMS, электронный дроссель, перезагрузка DPF, перезагрузка SAS, перезагрузка масла, перезагрузка тормоза, перезагрузка BMS
8. Многоязычность: английский, итальянский, немецкий, французский, испанский, португальский, польский, голландский, греческий, датский, финский, шведский, румынский, чешский, венгерский, японский, русский, турецкий, арабский, корейский,Персидский и китайский
9Онлайн-программирование до 2020 года: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru

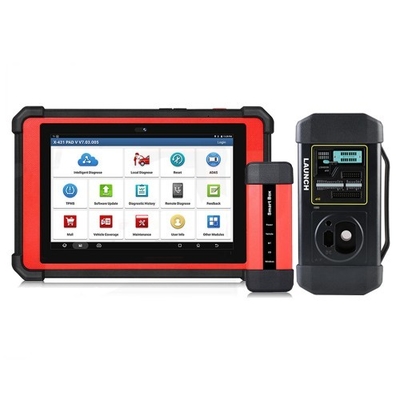

10Получи 1 процент бесплатно.Запуск GIII X-Prog 3для IMMO и ключевых программных функций.

Примечание:
1В настоящее время не поддерживаю 24В грузовики.
2Функция онлайн-программирования не может работать в США и Испании.

Описание:

Launch X431 PAD V 5 является последним высококачественным инструментом диагностики автомобилей Launch, основанным на системе Android 7.1.включая покрытие крупных моделей автомобилей, мощные функции, большое количество специальных функций, и точные данные тестов.0, X-431 PAD V может диагностировать пассажирские и тяжелые грузовые транспортные средства (программное обеспечение и адаптеры являются необязательными) с помощью одного донгла.Он также имеет встроенный адаптер J2534, что делает X-431 PAD V одним из самых мощных инструментов сканирования на рынке.. X-431 PAD V также поддерживает расширительные модули приложения для осциллоскопов, датчиков, эндоскопов, мультиметров и обнаружения батареи и т.д.

Его работа проще и более интуитивно понятна, он включает в себя пакет автомобильных марок "Full" (более 80 марок), с наиболее важными европейскими, азиатскими и американскими производителями автомобилей,вместе с полным потенциалом программного обеспечения для диагностики LAUNCH. PAD V совместим с протоколами связи J2534 и ISO22900 (Pass Thru), таким образом вы можете подключиться к веб-сайту производителя и выполнять программирование среди многих других функций.

Каковы преимущества запуска X431 PAD V?

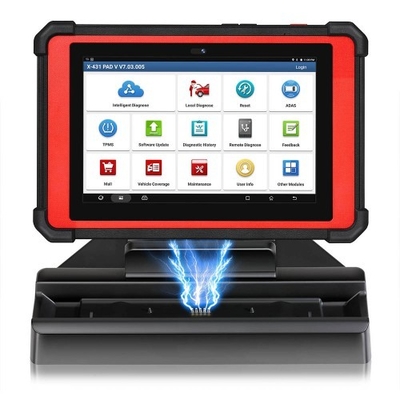

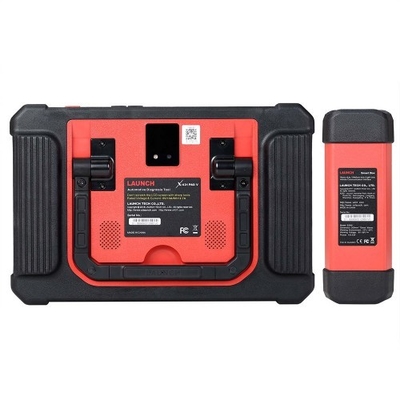

У него есть зарядная база, передняя/задняя камера, не-OBD разъемы и большой 10,1-дюймовый сенсорный экран.и включает регулируемую ручку на 180o сзади с 3 положениями для подвешиванияPADV изготавливается с степенью защиты IP65, которая защищает его от брызг, ударов и пыли.

PAD V способен диагностировать легковые автомобили, коммерческие и промышленные транспортные средства и совместим с протоколами связи DoIP,новые сети CAN FD и J2534 и ISO22900 (Pass Thru) , с помощью последнего вы можете подключиться к веб-сайту производителя и программировать среди многих других функций.Он также включает в себя SW для транспортных средств с расширенной системой помощи вождению (ADAS) и совместим со статическим аксессуаром калибровки X-431 ADAS Pro..

Основное его отличие от моделей PRO 1 и 3 заключается в том, что он позволяет устанавливать различные дополнительные аксессуары, такие как 4-канальный осциллоскоп, тестер батареи, эндоскоп и сенсорный симулятор.Его подключение к Интернету является полным, чтобы предложить бесконечное количество услуг, такие как отправка технических бюллетеней, теледиагностика, онлайн-техническая информация (Data LAUNCH),автоматические обновления и возможность связи с другим оборудованием для запуска для помощи между мастерскими (удалённое управление сотрудничеством)Совместима с телематическими устройствами Голо.

Запуск X431 PAD V 5 Особенности:

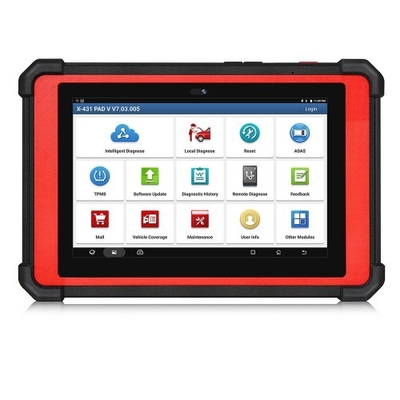

1. Система Android 7.1, 8-ядерный процессор Qualcomm, 10,1-дюймовый емкостный сенсорный экран, поддержка быстрой зарядки QC3.0.
2. 2,4 ГГц и 5 ГГц двойной частоты Wi-Fi, скорость передачи быстрее, чем предыдущее поколение.
3Камера: спереди, 8 мегапикселей; сзади, 13 мегапикселей, дисплей I/M готовность
4Технология Wi-Fi пятого поколения, теоретически, скорость передачи в 4 раза быстрее, чем предыдущее поколение.
5Широкий охват моделей транспортных средств, мощные диагностические функции (интеллектуальная диагностика, дистанционная диагностика, чтение DTC, четкое DTC, чтение потока данных, испытание действия), точные диагностические данные,и много специальных функций;
6Новый промышленный дизайн, с мягкой резиновой оболочкой на четырех углах продукта, чтобы эффективно предотвратить столкновения; амортизирующий вал, свободное регулирование почти на 180 градусов;поддерживает три режима подвешивания, поддержки и нормального.

Запуск X431 PAD V 5 Функции:

1. Комплексная диагностика: Поддержка полноценной, полноценной системы, полнофункциональной быстрой диагностики, чтения DTC, четкого DTC, чтения потока данных, теста действия и т. д.
2. Интеллектуальная диагностика: поддержка интеллектуальной идентификации VIN и запроса диагностических записей на основе облака, что делает диагностику более интеллектуальной и эффективной.
3. Локальная диагностика: когда интеллектуальная диагностика недоступна в среде без сети, выберите традиционную диагностику.Выберите марку и модель транспортного средства вручную для обнаружения транспортного средства.
4. Удаленная диагностика: Поддержка онлайн-коммуникации в режиме реального времени и услуги удаленной диагностики посредством текста, изображения и файлов между устройством и устройством, а также между устройством и удаленным рабочим столом,с низкой пропускной способностью сети и использованием системных ресурсов.
5. Специальная функция: поддерживает в общей сложности 16 специальных функций, включая перезагрузку служебного лампы, адаптацию газа, перезагрузку угла руля, перезагрузку тормозных панелей, перезагрузку давления в шинах, противоугонное совпадение,Кровотечение из ABS, сопоставление батареи, обучение передач, кодирование инжектора, регенерация DPF, инициализация солнечного потолка, сопоставление фар, сопоставление подвески и AT, адаптация EGR.
6. Обновление программного обеспечения: Поддержка обновления операционной системы с одним щелчком мыши, клиентской стороны, программного обеспечения модели автомобиля и прошивки.
7. Диагностическая обратная связь: для ошибок программного обеспечения модели и функций, обнаруженных во время использования, пожалуйста, немедленно отправьте обратную связь.
8Мой отчет: просмотр всеобъемлющего диагностического отчета, дистанционного диагностического отчета и воспроизведения потока данных.
9. Настройка программного обеспечения: содержит мой разъем, управление диагностическими разъемами, активацию разъема, ремонт прошивки и т.д.
10Расширенный модуль: Поддержка осциллографа, датчика, теста батареи, эндоскопа, принтера Wi-Fi и т.д.
11. Читать поток данных: поддерживать различные режимы отображения потока данных и стандартный поток данных, определенный пользователем.
12. Традиционная диагностика: когда интеллектуальная диагностика недоступна в среде без сети, выберите традиционную диагностику.Выберите марку и модель транспортного средства вручную для обнаружения транспортного средства.

Запуск X431 PAD V5 Поддерживается:

1Поддерживаются легковые транспортные средства:

1Австралийский:AUST Холден, AUST Форд
2Азиатский:Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti, Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti.
3Европейский:Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/ Abarth/ Lancia, Rover, Landrover, Saab, Seat,Шкода, Смарт, Мазерати, Феррари, Арстон Мартин, Порше, Ягуар
4. США:США Форд/ Линкольн, GM/ Буик/ Кадиллак/ Шевроле, Крайслер/ Додж/ Джип
5Китайский:Чанчэнь (Великая стена), Гили, Кируи_ТИ (вишенка), Футиань, Чангань, Чанхэ, Хайфэй... и т.д.
7Другие:EOBD, демо

Поддерживаемые специальные функции:Иммобилизатор/ключ, инжектор, перезагрузка тормозных кровотечений, перезагрузка TPMS, электронная дроссель, перезагрузка DPF, перезагрузка SAS, перезагрузка масла, перезагрузка тормоза, перезагрузка BMS

2. Поддерживаются тяжелые грузовые автомобили:

Покрытие программного обеспечения:
Nissan (дизельное топливо), Mitsubishi (дизельное топливо), USA Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation,Фотон Оман, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus,Коробка передач Эллисон, Ашок Рейлендер, Бендикс ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Строительные машины, CREDO Heavy Vehicle, Детройтский двигатель, Dongfeng Commercial Vehicle, Dongfeng Yufeng,Двигатель Doosan, Грузовой грузовик, программное обеспечение для диагностики дизельного топлива, Haldex ABS Heavy Duty, HD_ABS System, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Программное обеспечение для презентации тяжелых грузовиков, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus,Автобус Sunwin, UD Trucks 2F Nissan Diesel, WABCO ABS, двигатель Ян Чай

Сильные специальные функции:Замена компонента, испытание сжатия цилиндра, испытание вырезания инжектора, регенерация DPF, связь с ABS и трансмиссиями от Bendix, Wabco и Allison,Функция дистанционной связи "техник с техником".

Факультативные модули расширения

1Оциллоскоп и анализатор зажигания
2Эндоскоп
3Тест на батареи
4- Коробка с прицелом.
5Сенсорная коробка: сенсорный тестер и симулятор + мультиметр.
6- Дополнительное оборудование для статической калибровки X-431 ADAS Pro.
7. Данные технической информации запуска.
8Дополнительные аксессуары: Мебель для стабилизатора и диагностики MB 90 и MB 80.

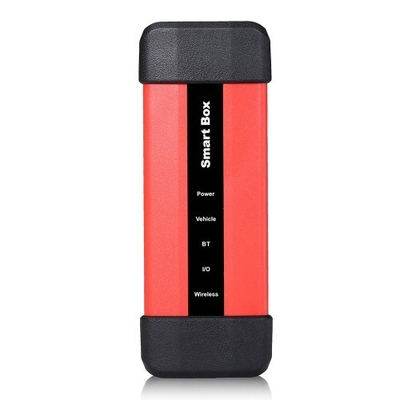

Руководство по эксплуатации Smartbox 3.0-J2534

1Подключение Smartbox3.0

Smartbox 3.0 поставляется с USB-кабелем.
Один конец Smartbox3.0 подключен к кабелю USB: один порт кабеля USB подключен к Smartbox3.0; другой порт подключен к USB-порту ПК; другой конец Smartbox3.0 подключен к шине интерфейса OBD, а другой порт шины подключен к разъему OBD.


Как установить программный пакет и драйвер Launch X431 PAD V 5?

2.1 Шаги установки программного пакета
2.1.1 Шаги установки программного пакета
Внимание: Пожалуйста, убедитесь, что пользователь ПК имеет права администратора и Smartbox3.0 был подключен к ПК перед установкой.
Шаг 1: Откройте "SmartBox_3.0_Setup.exe" и выберите путь установки в соответствии с запросами
Шаг 2: нажмите "Изменить" для выбора пути установки, а затем нажмите "Далее"



Шаг 3: После подтверждения пути установки, нажмите "Далее"



Шаг 4: Нажмите "Далее", чтобы начать установку драйвера. Рекомендуется подключить устройство до установки драйвера. Программное обеспечение должно устанавливаться самостоятельно.



Шаг 5: нажмите "Добро". Драйверы установлены!


Шаг 6: снова нажмите "Завершено".


2.1.2 J2534 Просмотр информации о реестре (запрещено)
После установки программного обеспечения, соответствующая регистрационная информация о J2534Dll может быть показана в реестре. Открыть окно "Ран" (сокращение "Windows+R"); введите команду "regedit",как показано ниже:



Войдите в реестр и найдите регистрационную информацию J2534 DLL LAUNCH по следующему пути: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Примечание: это может быть из-за 64-разрядной операционной системы, если вы не можете просмотреть регистрационную информацию. Вы можете найти ее по следующему пути:
HKEY_LOCAL_MACHINESOFTWAREWow6432 Поддержка через ход.04.04
Скриншот показан ниже:



Как обновить запуск X431 PAD V 5?

Запустить "SmartBox Tool 3.0" на рабочем столе Windows после установки "SmartBox_3.0_Setup".

3.1 Функция обновления прошивки
SmartBox 3.0 можно обновить с помощью SmartBox Tool 3.0. Пожалуйста, выберите "M7 Upgrade" для обновления более низких программ и "A7 Upgrade" для обновления системы.
Примечание: перезапустите программное обеспечение и SmartBox 3.0 после завершения обновления. Вы можете проверить версию, чтобы подтвердить, успешно ли обновление.

3.2 Функция просмотра журнала
При необходимости вы можете включить функцию "Запись файла журнала" или "Информация о печати окна", чтобы записать тестовый статус SmartBox 3.0 и процесс.не включать функцию, если она не нужна. Файлы журнала сохраняются в корневом каталоге диска C по умолчанию.
Шаги: Соответствующую информацию J2534Log можно генерировать, нажав на опцию "Записать файл журнала" после нажатия кнопки "Просмотреть журнал" в левом верхнем углу интерфейса программного обеспечения, как показано ниже:

Примечание: Пожалуйста, перезапустите диагностическое программное обеспечение!
Примечание: если включена функция печати журнала, файлы журнала могут быть очень большими, поскольку информация записывается накопленно.такие как разработка и отладкаВ других случаях, пожалуйста, не активируйте эту опцию функции по желанию.
По умолчанию путь хранения генерируемого файла журнала "J2534Log": C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, как показано ниже:

Также обратите внимание: в некоторых компьютерных системах пользователи не имеют разрешения на запись в эту папку файлов, что приводит к неудачному созданию файла журнала.Необходимо изменить разрешения этой папки (требует прав администратора), как показано ниже:

Правый клик в папке "Лог", выберите опцию "Атрибут" и найдите атрибут "Безопасность", выберите текущего пользователя, нажмите "Редактировать", выберите соответствующее имя пользователя снова,и отметьте все опции "Одобрить" в столбце разрешений (требует прав администратора), и нажмите "ОК", чтобы вернуться.

Запуск X431 PAD V 5 параметров

Параметры SmartBox 3.0:

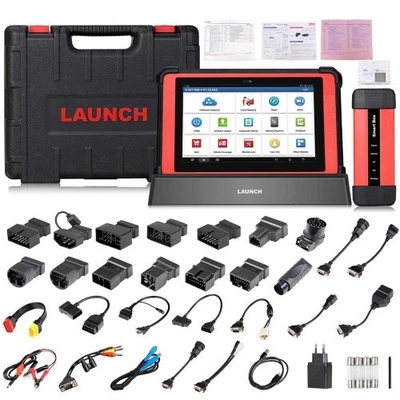

Запуск X431 PAD V 5 Список пакетов

1 x X-431 PAD V главный блок
1 x X-431 PAD V зарядное пристанище
1 x диагностический разъем Smartbox 3.0
1 x микро-USB кабель
1 х кабель для зажигалки
1 x 5В постоянный выходной адаптер питания
1 x кабель с зажимами для батарей
1 x расширительный кабель OBD II
1 x кабель для преобразования соединителя, не состоящий из 16 контактов
1 x Конверт с паролем

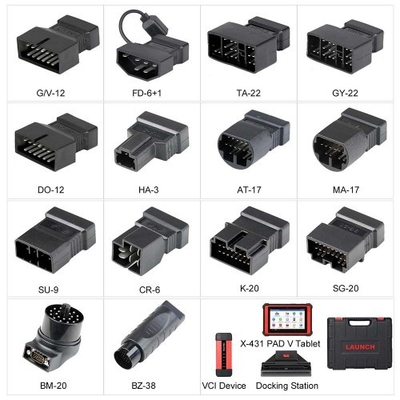

1 x набор соединителей, не состоящих из 16 штифтов


Запустите пакет XPROG-3:

• Основное подразделение
• адаптер питания
• Главный диагностический кабель
• Кабель получения данных четвертого поколения
• Четвертое поколение кабеля сбора данных EEPROM (без демонтажа приборной панели)
• Кабель режима BENCH
• преобразователь MCU V1
• преобразователь MCU V2
• Кабель MCU с несколькими проводами
• ЭЭПРОМ-адаптер
• Инфракрасный аналоговый ключ Benz
• Кабель MCU с несколькими проводами
• преобразователь EEPROM
• Руководство пользователя
