GODIAG GT100 Breakout Box с BMW CAS4 CAS4+ и FEM/BDC тестовой платформой Бесплатная доставка для VVDI2 VVDI Key Tool Plus

Описание продукта

- Что?

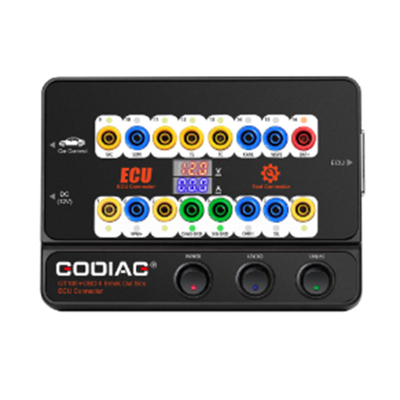

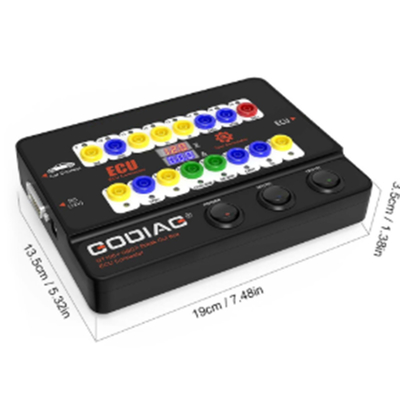

Руководство по эксплуатации GODIAG GT100
- Подключая транспортное средство и диагностический инструмент через OBDII, светодиод Godiag GT100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.


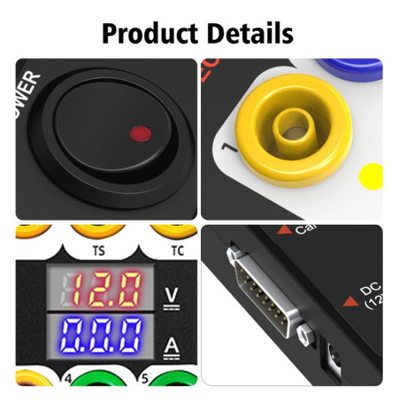

- отслеживать напряжение интерфейса OBDII транспортного средства и отображать его в режиме реального времени.Пожалуйста, остановите диагностику и программирование, чтобы избежать невозможности запуска транспортного средства/потери данных/заключения модуля..

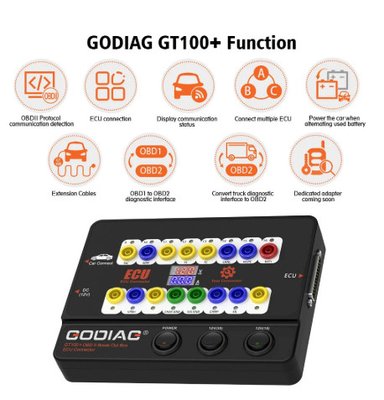

1. OBDII детектор протокола и обнаружение связи



1) Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.
2) Когда устройство отображает напряжение, включите переключатель питания GODIAG GT100.
3) Затем подключитесь к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола загорится или вспыхнет (если обнаружен протокол CAN,У него будет максимальная яркость.. Когда связь будет успешной, соответствующие CAN-H и CAN-L будут тусклыми или слабо мерцающими)

2. подключение ЭКУ: подключение одного модуля

GODIAG GT100, подключенный к единому модулю ECU, удобен для пользователя для проведения диагностики и программирования с помощью одного модуля.


1) Подключите ЭСУ к цветовым прыжкам. (Если ЭСУ является протоколом CAN, пожалуйста, проверьте, нужно ли подключать 120-охмный резистор.)
2) Godiag GT100 может питаться путем подключения к диагностическому интерфейсу OBDII автомобиля или через адаптер питания переменного тока.
3) Диагностировать и программировать для одного ЭКУ путем подключения диагностического инструмента или программиста ЭКУ.


3- Подключение банановой розетки:

Расширить 16-контактный интерфейс OBDII автомобиля, чтобы узнать, хорошо ли соединение интерфейса OBDII или нет, что удобно для тестирования волновой формы напряжения интерфейса OBDII.



4. Преобразование диагностического интерфейса OBD1 в стандартный OBD2

Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 согласно протоколу связи диагностического интерфейса.



5Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.


6Когда использовать расширительные кабели:Пространство расположения диагностического интерфейса слишком узкое для подключения к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель недостаточно длинный во время технического обслуживания.Она может быть продлена на 1.2 метра.



7. способен питать автомобиль при замене использованной батареи.




1) Подготовить батарею А для питания путем подключения к отверстию No 16 / 4 / 5 Godiag GT100 и к диагностическому интерфейсу OBD2 автомобиля.
[Примечание 1. Включите переключатель питания Godiag GT100. 2. Не включайте переключатель зажигания, не запускайте автомобиль]

2) Затем замените совершенно новый аккумулятор B на использованный аккумулятор в машине,который гарантирует, что автомобиль имеет полную мощность, чтобы предотвратить потерю данных и аудио блокировки или неисправность из-за отсутствия питания к модулю управления ECU.


8. Выделенный адаптер будет выпущен (помощь GT100 подключить к специальному модулю ECU)

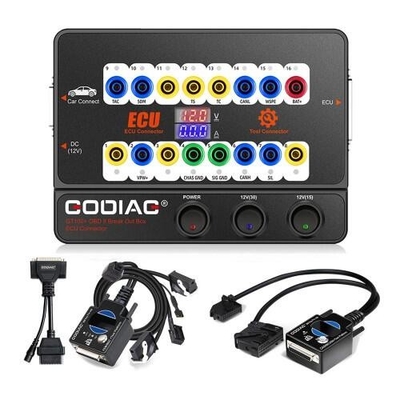

Диаграмма соединения оборудования:



Платформа испытаний программирования GODIAG BMW CAS4 / CAS4+

Платформа тестирования программирования Godiag CAS4/CAS4+ - это специальное устройство, разработанное для слесарей BMW, инженеров по техническому обслуживанию и инженеров по программированию CAS4/CAS4+.


1. Работая вместе с Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 и т.д., Godiag CAS4 / CAS4+ тестовая платформа может программировать новый ключ, когда все ключи потеряны,
может добавить новый ключ и заменить модуль ECU CAS4 / CAS4+.

2. Перед установкой модуля CAS4 / CAS4 + в автомобиль, вам разрешается подключить эту тестовую платформу к модулю CAS, чтобы проверить, может ли он общаться
или есть какая-то неисправность.

3. Используется для чтения и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилизатора CAS4 / CAS4+ (например: заменить 2-портный CAS4 3-портной системой иммобилизации с комфортным доступом).

4Перед установкой модуля CAS4 / CAS4 + обратно в автомобиль, он может быть использован для проверки синхронизации запрограммированного ключа с CAS4 +.

5Платформа испытаний Godiag CAS4 CAS4+ может помочь расширить бизнес для инженеров, которые умеют программировать ключ CAS4 / CAS4+.
Когда владелец автомобиля теряет ключ, он / она может удалить модуль CAS4 и соответствующий ECU, затем отправить их к слесарю, чтобы запрограммировать новый ключ,также выполнять тест синхронизации на запрограммированном клавише и CAS4 / CAS4+.

6. устранение неполадок - когда ключ не может запустить автомобиль, эта тестовая платформа может быть использована, чтобы точно определить, если это вызвано несоответствием между cas4 cas4 + и ключ.

7Эта тестовая платформа использует специальный OEM-быстрый разъем CAS4 +, что делает подключение проще, удобнее и надежнее.


8. GODIAG для BMW CAS4 /CAS4+ Программируемая испытательная платформа

1 женский разъем DB25 ((используется для подключения мужского порта GODIAG GT100 / GODIAG OBD2).
2Симулируемый переключатель зажигания.
3Симулируемый индикатор на приборной панели иммобилизатора.
4 Ключевая область обнаружения.
5 винтовка.
6Godiag OEM специальный адаптер питания CAS4 CAS4+ или адаптер связи CAN.
7 Godiag OEM специальный адаптер управления запуском CAS4 CAS4+.

9. Размер


Платформа испытаний GODIAG для программирования BMW FEM/BDC

Godiag FEM / BDC программирующая тестовая платформа - это специальное устройство, разработанное для слесарей BMW, инженеров по техническому обслуживанию и инженеров по программированию FEM / BDC.



Платформа тестирования программирования Godiag FEM / BDC 5 основных особенностей:

1. предоставить слесарям простое и удобное подключение к системе иммобилизатора FEM/BDC.
2. Выполнить тест синхронизации для запрограммированного FEM / BDC и клавиши
3. Предоставить тестовую среду для инженеров, которые профессионально перерабатывают FEM/BDC.
4Помогите машиностроителям проверить, правильно ли синхронизированы FEM/BDC и ключ.
5. предоставлять профессиональным инженерам подключение модулей FEM BDC и инструмента.



1Работая вместе с Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 и т. д., Godiag FEM / BDC тестовая платформа может программировать новый ключ, может добавить новый ключ и заменить модуль FEM / BDC ECU.



2Позволяет подключить эту тестовую платформу к модулю FEM / BDC, чтобы проверить, может ли он общаться или есть какие-либо неисправности.



3. Используется для чтения и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилизатора FEM / BDC

4Перед установкой модуля FEM/BDC обратно в автомобиль, его можно использовать для проверки синхронизации запрограммированного ключа с FEM/BDC.

5Платформа Godiag FEM/BDC может помочь расширить бизнес для инженеров, которые хорошо разбираются в программировании FEM/BDC.
Когда владелец автомобиля теряет ключ, он / она может удалить модуль FEM / BDC и соответствующий ECU, а затем отправить их к слесарю, чтобы запрограммировать новый ключ,также выполнять тест синхронизации на запрограммированный ключ и FEM / BDC.

6. Устранение неполадок - когда ключ не может запустить автомобиль, эта тестовая платформа может быть использована, чтобы точно определить, вызвано ли это несоответствием между FEM / BDC и ключом.

7Эта тестовая платформа использует специальный OEM FEM / BDC быстрый соединитель, который делает соединение проще, удобнее и надежнее.

8. GODIAG для BMW FEM / BDC Программирование тестовой платформы Описание структуры
1) женский разъем DB25. (используется для подключения мужского порта DB25 GODIAG GT100)
2) Симулируемый переключатель запуска.

9. Размер
